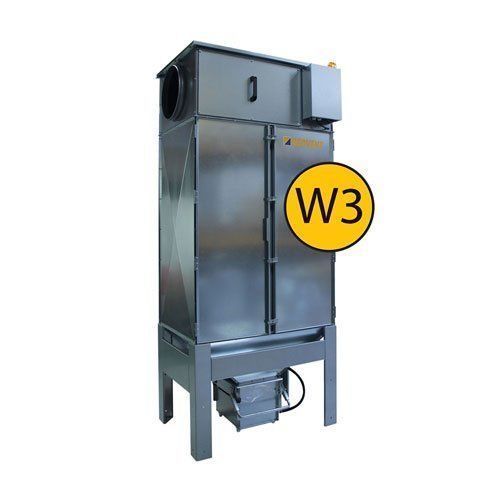

床置き吸煙機 GFB2 W3

定置型工業用溶接用

概要
GeoFilter GFB2 W3 は、産業用途の溶接ヒューム（煙）抽出向けに設計された自動洗浄式カートリッジフィルター装置です。W3 クラスに適合する設計で、カートリッジ交換や保守作業時の作業者暴露を低減する安全機能と取り扱い機能を備えています。

主な特長

• 溶接ヒューム抽出向けの一体型自動洗浄フィルター装置。
• DIN EN ISO 21904-1 および 21904-2（W3）に準拠して認証。
• カートリッジ交換時期を知らせるアラームおよび表示灯を内蔵。
• 清浄側からのカートリッジ取り外し手順により汚染曝露を最小化。
• タイマー制御による自動洗浄（工場出荷時にプリセット、調整可能）。
• 圧力損失に基づく差圧制御洗浄へのアップグレードオプション。
• 排出時の再汚染を防ぐための集塵バケット内蔵バキュームシステム。

追加製品情報
GFB2 W3 は産業用の溶接ヒューム抽出に特化した設計です。標準の GFB2 モデルと比べて、W3 バリアントはカートリッジ交換や保守作業時の安全性と取り扱い性が強化されています。洗浄サイクルは自動で、現場の要件に合わせて設定可能です。

技術表
材質：亜鉛めっき鋼
設置：屋内 / 屋外
最大風量：1,800 m³/h
3,600 m³/h
5,400 m³/h
7,200 m³/h
電圧：230 V
消費電力：30 W
圧縮空気（供給）：6 Bar
圧縮空気（消費）：3 リットル
フィルター面積：30 m²
60 m²
90 m²
120 m²
接続（吸込）：ø315 mm
ø315 mm
ø400 mm
ø500 mm
接続（吐出）：ø315 mm
ø315 mm
2 x ø315 mm
3 x ø315 mm
寸法（L×W×H）：635 x 935 x 2,226 mm
635 x 935 x 2,226 mm
935 x 935 x 2,226 mm
935 x 1,230 x 2,226 mm
重量：145 kg
165 kg
190 kg
230 kg

技術仕様

• 型式：GFB2 W3（溶接ヒューム用自動洗浄カートリッジフィルター）
• 認証：DIN EN ISO 21904-1 および 21904-2（W3）
• 材質：亜鉛めっき鋼
• 設置：屋内 / 屋外
• 風量オプション：1,800 / 3,600 / 5,400 / 7,200 m³/h
• 電源：230 V、30 W
• 圧縮空気供給：6 Bar；消費 3 L（洗浄毎）
• フィルター面積オプション：30 / 60 / 90 / 120 m²
• 吸込／吐出接続バリエーション：ø315、ø400、ø500；マルチ吐出オプションあり
• 寸法および重量は構成により異なる（上記技術表参照）
• 機能：タイマー制御の自動洗浄（調整可能）、差圧制御のオプション、アラーム／表示灯、清浄側からのカートリッジ取り外し手順、集塵バケット用統合バキューム
