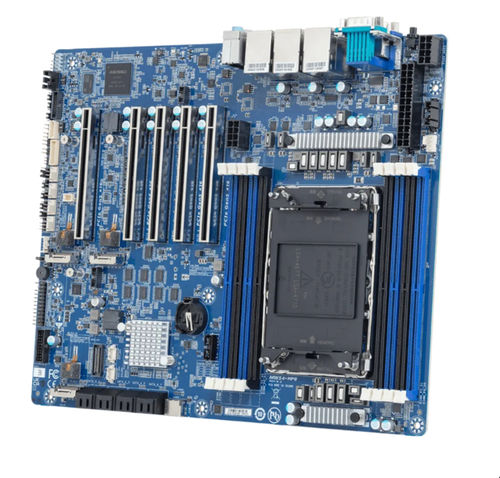

ATXマザーボード MW54-HP0

Intel® XeonIntel®DDR5 SDRAM

概要
MW54-HP0 は、ワークステーション向けの単一 Intel® Xeon® 600 プロセッサを搭載するための ATX マザーボードです。高コア数CPU、拡張されたI/O、DDR5メモリによるプロフェッショナルワークロード（エンジニアリング、AI開発、データサイエンス、メディア制作）向けのバランスの取れたプラットフォームを提供します。

主要ポイント

• シングルソケット Intel® Xeon® 600 対応（LGA 4710-2）
• 4チャネル DDR5 RDIMM / MRDIMM 対応 — 8 DIMM スロット（構成により最大4 TB）
• 2 × 2.5Gb/s LAN（Intel® I226-LM）＋1 × 1Gb 管理用LAN
• 8 × SATA 7ピン、3 × M.2 2280（PCIe Gen4 x4）
• 5 × PCIe Gen5 x16 拡張スロット（CPU提供レーン）

プラットフォームの位置付け
マルチスレッド性能や高度なAI計算向け（対応CPUでのAMX‑FP16サポート）に設計されており、PCIe Gen5 レーンの拡張（選択SKUで最大128 CPU PCIe 5.0 レーン）、大容量DDR5メモリ（選択SKUでMRDIMM対応）、ネイティブなストレージ機能（CPU NVMe、VROC、チップセット SATA）を特徴とします。

注文・梱包
発注番号：Retail 9MW54HP0MR-000-1*；Bulk 9MW54HP0NR-000-1*。Retail 箱内容：1 × MW54-HP0、1 × I/O シールド、2 × キャリア、3 × M.2 ヒートシンク。Bulk 箱数量：10 台。

ブロック図・製品ビジュアル
製品ページにはスロット配置、M.2 位置、I/O ポジションを示すブロック図や概観図が掲載されています。システム設計時の参照にご利用ください。

注意
機能の可用性は選択したCPU SKU により異なります。仕様は参考用であり、メーカーにより変更される場合があります。

技術仕様

• モデル：MW54-HP0（Rev. 1.x）
• フォームファクタ（W×D mm）：ATX、304.8 × 244
• CPU：単一 Intel® Xeon® 600 ワークステーションプロセッサ、シングルソケット、TDP 最大 350W
• ソケット：1 × LGA 4710-2（Socket E2）
• チップセット：Intel® W890
• メモリ：8 × DIMM スロット；DDR5 RDIMM / MRDIMM；RDIMM は 6400 MT/s（1DPC）または 5200 MT/s（2DPC）まで、MRDIMM は 8000 MT/s（1DPC、選択SKU）まで対応
• 最大メモリ容量：構成およびSKUにより最大4 TB
• LAN：2 × 2.5Gb/s（Intel® I226-LM）；1 × 10/100/1000 Mbps 管理LAN
• ビデオ：ASPEED® AST2600 BMC 統合グラフィックス — 1 × VGA
• オーディオ：Realtek® ALC897 HD Codec；2/4/5.1/7.1 チャンネル対応；3 × オーディオジャック
• ストレージ：8 × SATA 7ピン（PCH）；3 × M.2 2280（PCIe Gen4 x4、PCH）
• RAID：Intel® SATA RAID 0/1/10/5；オンボード VROC キーヘッダー
• PCIe 拡張：5 × PCIe Gen5 x16（CPU レーン）
• 内部 I/O：24-pin ATX、2 × 8-pin ATX 12V、CPU ファンヘッダー、4 × システムファンヘッダー、フロントオーディオヘッダー、USB 3.2 Gen2x2 ヘッダー（Type‑E）、USB 3.2 Gen1 ヘッダー、3 × M.2 スロット、8 × SATA コネクタ、VROC コネクタ、フロントパネルヘッダー、バックプレーンボードヘッダー、PMBus、IPMB、TPM ヘッダー
• リア I/O：1 × USB 3.2 Gen2x2（Type‑C）、5 × USB 3.2 Gen2（Type‑A）、1 × VGA、1 × シリアル、2 × RJ45 LAN、1 × 管理LAN、3 × オーディオジャック、1 × ID ボタン
• セキュリティモジュール：1 × TPM ヘッダー（SPI） — オプション TPM 2.0 キット CTM012（モジュール別売）
• ボード管理：ASPEED® AST2600 BMC；GIGABYTE Management Console ウェブインターフェース
• PSU コネクタ：1 × 24-pin ATX；2 × 8-pin ATX 12V
• 動作条件：動作温度 10°C〜40°C；動作湿度 8%〜80%（非結露）
• 小売梱包寸法：360 × 330 × 80 mm；カートン：674 × 424 × 385 mm；カートン内数量：10
• 参照部品番号：Retail 9MW54HP0MR-000-1*；Bulk 9MW54HP0NR-000-1*；I/O シールド 12AIO-MW53HP-10R；M.2 ヒートシンク 12SP2-11000E-00GR
