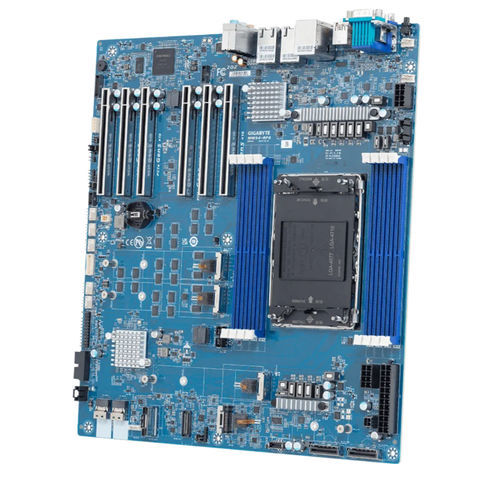

EATXマザーボード MW94-RP0

Intel® XeonIntel®DDR5 UDIMM

製品概要

ワークステーション向けIntel® Xeon® 600プロセッサーを搭載

8チャネルDDR5 RDIMM/MRDIMM、DIMM×8基搭載

Intel® X710-AT2経由10Gb/秒LANポート×2基搭載

PCIe Gen5 x8インターフェース対応MCIO 8iコネクター×2基(Intel® Xeon® 690/670/650プロセッサーが必要)

PCIe Gen4 x8インターフェース対応SlimSAS 8iコネクター×1基搭載

SATAインターフェース対応SlimSAS 4iコネクター×2基(SATAIII×8基)

M．2スロット（PCIe Gen5 x4インターフェース対応）

複数のPCIe Gen5 x16拡張スロット（PCIe拡張スロット仕様参照）

注文数 小売価格9MW94RP0MR-000-1* バルク: 9MW94RP0NR-000-1* ハイライト

高コア密度、AI アクセラレーション、およびプラットフォーム帯域幅を備えた最新のワークステーション向け設計

Intel® Xeon® 600 ワークステーション向けプロセッサーをサポート(Redwood Cove+ Pコアアーキテクチャ)

W890ワークステーション用チップセットによる拡張PCIe 5.0接続および高速DDR5メモリ

柔軟なI/Oおよびストレージ: 複数のNVMe M.2、 プラットフォームの比較(一部のXeon 600ワークステーションSKU)

ヘッダ｜インテル® Xeon® 690プロセッサー｜インテル® Xeon® 670プロセッサー｜インテル® Xeon® 650プロセッサー｜インテル® Xeon® 630プロセッサー チップセット｜インテル® W890 チップセット｜インテル® W890 チップセット｜インテル® W890 チップセット｜インテル® W890 チップセット コア数｜64～86コア｜28～48コア｜18～24コア｜12～16コア メモリチャネル｜8チャネル(colspan)｜8チャネル(colspan)｜8チャネル(colspan)｜4チャネル DDR5 RDIMM/3DS-RDIMM｜1DPC @ 6400 MT/sまたは2DPC @ 5200 MT/s（リストされたSKU全体に適用されます。） MRDIMMサポート｜1DPC @ 8000 MT/s（一部のSKU）｜1DPC @ 8000 MT/s（一部のSKU）｜1DPC @ 8000 MT/s（一部のSKU）｜該当なし メモリ容量｜最大4 TB（一部構成）｜最大4 TB（8チャネル）/最大2 TB（4チャネル）｜最大4 TB（8チャネル）｜最大2 TB（4チャネル） PCIe 5.0レーン｜最大128レーン（上位SKU）｜最大128レーン（上位SKU）｜最大128レーン（上位SKU）｜最大80レーン（例） TDP｜最大350W｜最大300W｜最大250W｜最大180W GPU/アクセラレータ

サポート

最大4基のデュアルスロット・アクセラレーターをサポート（マルチGPU構成）

柔軟なマルチGPUおよびアクセラレーターセットアップのために最大128 CPU PCIe 5.0レーン（CPU SKUに応じて）

マルチストレージ

拡張コネクティビティ

デュアルIntel® X710-AT2 10GbE LAN（NCSI対応）

1 x 10/100/1000 MbpsマネージメントLAN

ハードウェア セキュリティ

TPMヘッダー(SPIインターフェース)

ハードウェアベースの認証(パスワード、暗号化キー、TPMモジュールに保存された証明書)

をサポート

オプションでTPM 2.0モジュールをサポート

管理およびソフトウェア 管理およびソフトウェア

GIGABYTEマザーボード製品は高性能システムと同時に省エネを実現したマザーボードです：GIGABYTEはいつでも予告なしに内容を変更するか、または改訂する権利を保有します。 BIOS/ファームウェア ダウンロード

複数のBIOSバージョンが利用可能(例: F03、F02)

サポートダウンロードセクションで提供されるリリース日とBIOSアップデートパッケージ

。 注意事項と免責事項

選択したCPU SKUによって、利用可能な機能は異なります。特定の機能(MCIO 8iポート、Slot_2/6フル機能、MRDIMMサポート)は、Intel® Xeon® 690/670/650プロセッサーまたは特定のSKUを必要とします。 製品概要 技術仕様

フォームファクター（WxD、mm）：E-ATX - 304.8 x 330.2

CPU：

CPU>Intel® Xeon® 600プロセッサー（ワークステーション用） - シングルプロセッサー、最大TDP 350W（一部のSKU）、注：一部の機能にはIntel® Xeon® 690/670/650プロセッサーが必要です

ソケット：1 x LGA 4710-2 (Socket E2)

チップセット：

メモリ：DIMMスロット×8、DDR5 RDIMM/MRDIMM対応、プロセッサーあたり8チャネルメモリ、RDIMMは最大6400 MT/s、MRDIMMは最大8000 MT/s（MRDIMMは一部のSKUでサポートされています。）注：Intel® Xeon® 630プロセッサーでは4 x DIMMのみサポート

LAN：2 x 10Gb/s LAN (Intel® X710-AT2)、NCSIサポート、1 x 10/100/1000 Mbps管理用LAN

ビデオ：ASPEED® AST2600に統合 - 1 x VGAポート

オーディオ：Realtek® ALC897 HDオーディオコーデック、2/4/5.1/7.1をサポート、3 x オーディオジャック(オーディオ入力/オーディオ出力/マイク)

ストレージインターフェース：2 x MCIO 8i (4 x Gen5 NVMe from CPU) - Intel® Xeon® 690/670/650プロセッサーが必要、1 x SlimSAS 8i (2 x Gen4 NVMe from PCH)、2 x SlimSAS 4i (8 x SATA from PCH)、4 x M.2(2280/22110) PCIe Gen5 x4 (CPUから)

RAID：Intel® SATA RAID 0/1/10/5、オンボードVROCキーヘッダー

PCIe拡張スロット：

マルチチャネルHDオーディオをサポートする高性能なオーディオコーデックは、信号対雑音比（*SNR）108dBの優れた再生品質でBlu-rayを存分にお楽しみ頂けます：1×24ピンATXメイン電源、2×8ピンATX 12V、1×4ピン電源（PCIeスロット用）、CPUファンヘッダ、6システムファンヘッダ、フロントオーディオ、USB 3.2 Gen2×2ヘッダ（Type-E）、USB 3.2 Gen1×2ヘッダ、4×M.2スロット; 2 x MCIO 8i; 1 x SlimSAS 8i; 2 x SlimSAS 4i; VROCコネクター; フロントパネルヘッダー; バックプレーンボードヘッダー; PMBusヘッダー; IPMBヘッダー; TPMヘッダー

背面I/O：1つのUSB 3.2 Gen2x2（Type-C）、3つのUSB 3.2 Gen2（Type-A）、1つのVGA、1つのシリアル、2つのRJ45 LAN、1つのMLAN、3つのオーディオジャック、1つのLED付きIDボタン

セキュリティモジュール：1つのTPMヘッダー(SPI) - オプションのTPM2.0キット(パーツ番号CTM012)

ボード管理：

PSU

コネクタ：1×24ピンATX; 2×8ピンATX 12V; 1×4ピンPCIe補助電源

動作特性：シングルボックスの寸法：409 x 355 x 78 mm、カートン寸法：729 x 415 x 432 mm、数量：

バルク包装：10 x MW94-RP0; 10 x I/O シールド。カートン寸法：

参照/部品番号：9MW94RP0MR-000-1*；バルク 9MW94RP0NR-000-1*；I/Oシールド：12AIO-MW83RP-00R；M.2ヒートシンク：12SP2-11000E-00GR; SlimSAS 4i から 4 x SATA ケーブル（600mm）：25CFM-600700-A4R
