ピストンエアモーター RM410 series

重荷重用コンパクト潤滑

製品概要

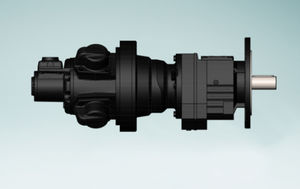

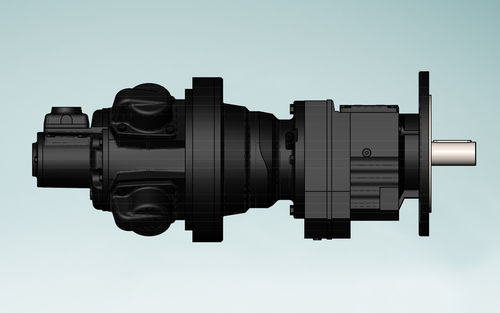

GLOBE RM410 ピストン式エアモーターは、出力回転数を下げる必要がある場合や出力トルクを高める必要がある場合に、当社の標準的な同軸ギアボックスのいずれかと組み合わせて使用できます。幅広い減速比により、駆動を用途に正確に合わせることが可能です。
必要な回転数、トルク、取付構成に基づき、最適なモーターとギアボックスの組み合わせを選定します。

主なポイント

• ギアボックスのバリアントにより幅広いトルク域をカバー（仕様表参照）
• 用途に合わせて速度とトルクを調整できる9種類の減速比を用意
• 同軸ギアボックス設計によりコンパクトな直列取り付けが可能
• 回転数、トルク、取付構成に基づく選定

製品仕様（表）
製品名 | ギア比 | 最小始動トルク Nm | 最小始動トルク lb⋅ft | 最大出力 HP | 最大出力 kW | 最大回転数 RPM | 最大トルク Nm | 最大トルク lb⋅ft | 最大出力時トルク Nm | 最大出力時トルク lb⋅ft
RM410 1 | 2.80 | 189 | 145 | 14.10 | 10.50 | 722 | 6,890 | 1,550 | 168 | 128
RM410 2 | 4.50 | 304 | 232 | 14.10 | 10.50 | 449 | 7,470 | 1,680 | 271 | 206
RM410 3 | 7.20 | 493 | 376 | 14.10 | 10.50 | 277 | 8,620 | 1,940 | 438 | 334
RM410 4 | 11 | 738 | 563 | 14.10 | 10.50 | 185 | 9,560 | 2,150 | 656 | 500
RM410 5 | 14 | 964 | 736 | 14.10 | 10.50 | 142 | 10,200 | 2,300 | 857 | 654
RM410 6 | 24 | 1,172 | 894 | 13.40 | 10.00 | 111 | 16,900 | 3,800 | 1,042 | 795
RM410 7 | 28 | 1,543 | 1,177 | 13.40 | 10.00 | 84 | 17,100 | 4,100 | 1,371 | 1,046
RM410 8 | 37 | 1,814 | 1,383 | 13.40 | 10.00 | 71 | 18,200 | 4,100 | 1,612 | 1,230
RM410 9 | 61 | 3,953 | 3,015 | 13.40 | 10.00 | 33 | 24,400 | 5,500 | 3,514 | 2,680

特性 / 技術仕様

• 型番: RM410
• タイプ: 同軸ギアボックスと組み合わせたピストン式エアモーター（ギヤードモーター）
• 目的: 高要求の用途向けに低出力回転数で高トルクを発揮
• 特徴: 必要な回転数とトルクに正確に合わせるための幅広い減速比；必要な回転数、トルク、取付構成に基づく選定
• 提供バリエーション: RM410 1 から RM410 9 まで、異なる減速比と性能データを用意（仕様表参照）
