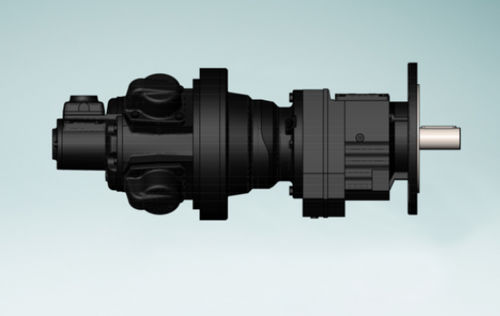

ラジアルピストンエアモーター RM510 series

重荷重用油圧ポンプ用マテリアルハンドリング用

製品概要
GLOBE RM510 ラジアルピストン空気モーターは同軸ギアボックスと組み合わせることで、出力回転数を低くし出力トルクを高めることができます。幅広い減速比により用途に応じた精密な適合が可能です。要求される回転数、トルク、取り付け構成に基づき最適なモーターとギアボックスの組み合わせを選定します。

適用例

• 低回転で高トルクを必要とする産業用駆動（ウィンチ、破砕機、コンベヤ）
• 重量物用回転機械や高トルクを要する作業
• 空気動力を優先または必要とする環境

選定と取り付け
選定は必要な出力回転数、トルク、取り付け方法を基準に行います。減速比はRM510 1からRM510 10までの10種類があり、すべて同軸構成で既存の駆動系への組み込みが容易です。

技術的ハイライト

• 定格最大出力：19.40 HP（14.20 kW）※全バリアント共通
• 利用可能な減速比：4.91〜95.24
• 始動トルク範囲：795〜15,071 Nm
• 最大トルク範囲：11,300〜120,000 Nm
• 最大回転数範囲：224〜12 RPM
• 質量範囲：バリアントにより355〜855 kg

バリアント（概要）

• RM510 1 — 比 4.91 — 始動トルク 795 Nm — 最大回転数 224 RPM — 最大トルク 11,300 Nm — 重量 355 kg
• RM510 2 — 比 15.65 — 始動トルク 2,530 Nm — 最大回転数 70 RPM — 最大トルク 15,400 Nm — 重量 355 kg
• RM510 3 — 比 19.04 — 始動トルク 3,078 Nm — 最大回転数 58 RPM — 最大トルク 43,000 Nm — 重量 395 kg
• RM510 4 — 比 26.04 — 始動トルク 4,121 Nm — 最大回転数 42 RPM — 最大トルク 43,000 Nm — 重量 395 kg
• RM510 5 — 比 31.91 — 始動トルク 5,208 Nm — 最大回転数 33 RPM — 最大トルク 53,400 Nm — 重量 405 kg
• RM510 6 — 比 37.65 — 始動トルク 5,958 Nm — 最大回転数 29 RPM — 最大トルク 53,400 Nm — 重量 405 kg
• RM510 7 — 比 40.29 — 始動トルク 6,375 Nm — 最大回転数 27 RPM — 最大トルク 62,700 Nm — 重量 575 kg
• RM510 8 — 比 52.87 — 始動トルク 8,366 Nm — 最大回転数 21 RPM — 最大トルク 62,700 Nm — 重量 575 kg
• RM510 9 — 比 58.65 — 始動トルク 9,281 Nm — 最大回転数 19 RPM — 最大トルク 120,000 Nm — 重量 855 kg
• RM510 10 — 比 95.24 — 始動トルク 15,071 Nm — 最大回転数 12 RPM — 最大トルク 120,000 Nm — 重量 855 kg

発注と資料
詳細な仕様表、取り付け図面、および適切なRM510バリアントの選定サポートについてはGLOBEにお問い合わせください。
