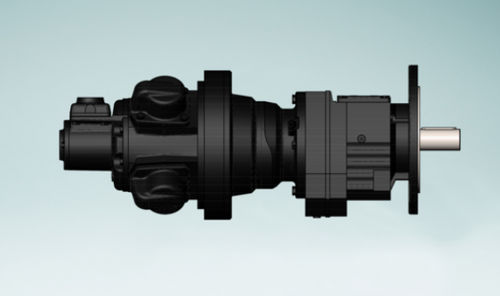

ラジアルピストンエアモーター RM610 series

潤滑歯車減速機付きハイトルク

製品説明
GLOBEのRM610は、出力速度を低くしたり出力トルクを高めたりする必要がある場合に、標準の同軸ギアボックスと組み合わせて使用するために設計されたラジアルピストン式空気モーターです。幅広い減速比により、駆動の速度とトルクを用途に合わせて正確に調整できます。必要な回転数、トルク、取付構成に基づき、最適なモーターとギアボックスの組み合わせを選定します。

注意 / 追加情報

• 出力速度を下げる、または出力トルクを高めるためにGLOBE標準の同軸ギアボックスと組み合わせ可能
• 用途の要件に合わせた幅広い減速比を用意

利用可能なバリアントおよび性能表
Productname | Gearbox Ratio | Start Torque (Nm) | Start Torque (lb⋅ft) | Max Power (HP) | Max Power (kW) | Max Speed (RPM) | Max Torque (Nm) | Max Torque (lb⋅ft) | Torque at Max Pwr (Nm) | Weight (Kg) | Torque at Max Pwr (lb⋅ft) | Weight (lb)
RM610 1 | 4.92 | 795 | 587 | 26.50 | 19.50 | 305 | 305 | 225 | 677 | 355 | 499 | 782.60
RM610 2 | 15.65 | 2,530 | 1,866 | 26.50 | 19.50 | 96 | 96 | 71 | 2,154 | 355 | 1,589 | 782.60
RM610 3 | 27.83 | 4,404 | 3,248 | 26.50 | 19.50 | 54 | 54 | 40 | 3,749 | 415 | 2,765 | 914.90
RM610 4 | 32.91 | 5,208 | 3,841 | 26.50 | 19.50 | 46 | 46 | 34 | 4,434 | 415 | 3,270 | 914.90
RM610 5 | 59 | 9,336 | 6,886 | 26.50 | 19.50 | 25 | 25 | 19 | 7,948 | 865 | 5,862 | 1,907
RM610 6 | 95 | 15,033 | 11,088 | 26.50 | 19.50 | 16 | 16 | 12 | 12,798 | 865 | 9,439 | 1,907

仕様 / 技術データ

• ブランド：GLOBE Air Motors
• モデル / シリーズ：RM610
• モータータイプ：ラジアルピストン空気モーター（ピストン空気モーター）
• 想定用途：同軸ギアボックスと組み合わせて、低速でより高い出力トルクを得るための使用
• ギアボックス：GLOBE標準の同軸ギアボックスと互換；幅広い減速比を用意
• 利用可能な減速比（バリアント例）：4.92；15.65；27.83；32.91；59；95
• 最大出力（表）：表示されているバリアントで26.50 HP（19.50 kW）
• 最大回転数およびトルクはバリアントにより異なります—バリアントごとの値は上記の性能表を参照してください
• 用途に合わせて速度/トルク/重量の要件に対応する複数のバリアントサイズ（RM610 1～RM610 6）を用意
