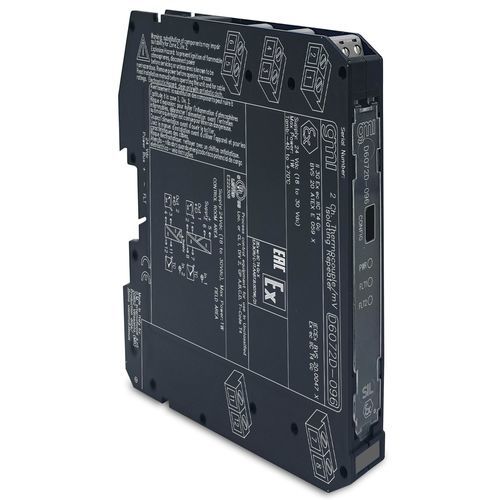

電流反復ディスプレイ D6072D-096

DINレール

SIL2熱電対/mVリピータ熱電対/mVリピータD6072-096は、ミリボルトセンサまたは熱電対センサからの低レベルの直流信号を受け入れ、その信号を絶縁して繰り返し出力します。D6072D-096モジュール用：デュプリケータ機能により、1つの入力から2つの独立した出力が得られます。SIL 2 / SC 3ゾーン2への設置Div.2への設置mVまたは熱電対入力出力二重化完全プログラム可能な動作パラメータ高精度、µP制御A/Dコンバータ3ポート絶縁、入力/出力/供給高密度、1ユニットあたり2チャネル技術仕様：電源：電圧：公称24 Vdc（18～30 Vdc）、逆極性保護消費電流：35 mA @ 24 Vdc：35 mA @ 24 Vdc（代表値）許容損失：85 W @ 24 Vdc（代表値 0.85 W @ 24 Vdc、標準入力：タイプ：入力：タイプ：ミリボルトまたは入力範囲内のあらゆるタイプの熱電対積分時間：75ms（高速）、375ms（低速）、ユーザー選択可能入力範囲：-10～+100mV熱電対バーンアウト電流：≤50μA出力：タイプ：ミリボルト転送特性：-10～+100mV熱電対バーンアウト電流：≤50μAミリボルトトランスファー特性：リニア応答時間：20 ms以下（10～90％ステップ）出力範囲：-10～+100 mV故障：タイプ：出力は、ハイスケール（+110 mV）値の強制によってバーンアウト/内部フォルト状態を反映します。フォルト状態は、フロント・パネルのBUSおよび赤色LEDによっても通知される。条件：24V電源、周囲温度23±1℃、低速積分モード校正および直線性精度：≦±10μV温度影響：≦±3μV/℃（代表値）出力性能：Ref.出力性能：参考値：24 V電源、周囲温度23±1 °C、低速積分モード校正および直線性精度：≤ ± 10 µA温度影響：≤ ± 3 µV/°C、代表値絶縁：試験電圧：入出力2.5 kV、入出力2.5 kV、入出力500 V、入出力500 V、入出力500 V環境条件：動作温度：-40～+70 °C保存温度：-45～+80 °C取り付け：タイプ：タイプ：DINレール35 mm、電源バス付きまたは電源バスなし重量：約135 g接続：極性プラグイン・ディスコネクト・スクリュー端子台により、最大2.5 mm² (13 AWG)までの終端に対応寸法：幅12.5 mm、奥行き12.5 mm、高さ12.5 mm：幅12.5 mm、奥行き123 mm、高さ120 mmチャンネル数：2ステータス：ACTIVEアクティブ
