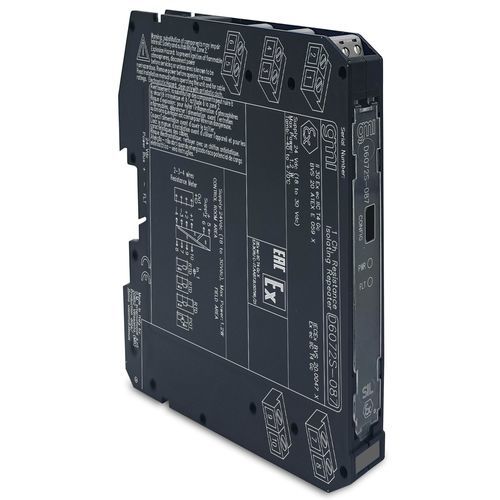

電流反復ディスプレイ D6072S-087

DINレール

抵抗リピータD6072-087は、抵抗/RTDまたは送信ポテンショメータ・センサを受け入れ、絶縁で抵抗を繰り返し、高リスク産業の安全関連システムでSIL 2レベルを必要とするアプリケーションに適しています。SIL 2 / SC 3ゾーン2に設置Div.22/3/4線式抵抗/RTDまたはポテンショメータ入力バーンアウト故障検出完全にプログラム可能な動作パラメータ高精度3ポート絶縁、入力/出力/供給技術仕様:供給：公称24 Vdc（18～30Vdc）、逆極性保護消費電流：35 mA @ 24 Vdc、1 mAの励磁電流（代表値）許容損失：85 W @ 24 Vdc、1 mAの励磁電流（代表値 0.85 W @ 24 Vdc、1 mA励磁電流、標準入力タイプ：2-3-4線抵抗または2発信ポテンショメーター積分時間：50ms～500ms入力範囲：0～4kΩ測定値：0～4kΩ0から4 kΩ測定RTD電流：≤0.15 mA出力タイプ：2-3-4線抵抗トランスファー特性：リニア、スケールまたはカスタム応答時間：10〜90％ステップ：≤10.0 ms（低速）、≤1.2 ms（高速）出力範囲：0〜400 Ω励磁電流：≤0.15 mA：0～400 Ω励磁電流：0.1～10 mAフォルト・タイプ：バーンアウト/内部故障。出力は、ハイスケール（450Ω）値の強制によってフォルト状態を反映する。故障状態は、フロント・パネルのBUSおよび赤色LEDによっても通知される。入出力性能：24V電源、周囲温度23±1℃、低速積分モード、RTD用4線構成、入出力範囲10～400Ω校正および直線性精度：≦200mΩ標準（励磁電流≧1mA）、≦300mΩ標準（0.5 mA ≤ 励磁電流 < 1 mA）温度影響： ± 20 mΩ/°C、代表値（励磁電流 ≥ 1 mA）絶縁テスト電圧： In/Out 2.5 kV; In/Supply 2.5 kV; In/In 500 V; Out/Supply 500 V; Out/Out 500 VO動作温度： -40～+70 °C保存温度： -45～+80 °C取り付け：DINレール35 mm、電源バスあり/なし重量：約130 g接続：極性プラグイン・ディスコネクト・スクリュー端子台により、最大2.5 mm² (13 AWG)までの終端に対応寸法：幅12.5 mm、奥行き12.5 mm、高さ12.5 mm：幅12.5 mm、奥行き123 mm、高さ120 mmチャンネル数：11ステータスアクティブ
