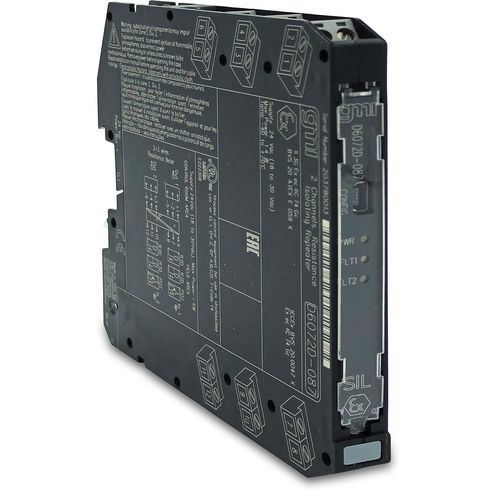

電流反復ディスプレイ D6072D-087

ATEXDINレール

SIL2抵抗リピータ抵抗リピータD6072-087は、抵抗/RTDまたは送信ポテンショメータセンサを受け入れ、絶縁で抵抗を繰り返し、高リスク産業の安全関連システムでSIL 2レベルを必要とするアプリケーションに適しています。/RTDまたはポテンショメータ入力バーンアウト故障検出完全にプログラム可能な動作パラメータ高精度3ポート絶縁、入力/出力/供給高密度、1ユニットあたり2チャネル技術データ電源電圧公称24 Vdc（18～30Vdc）、逆極性保護消費電流37 mA @ 24 Vdc、1 mAの励磁電流（代表値）。消費電力0.9 W @ 24 Vdc、1 mA励磁電流（代表値）入力タイプ2～3線抵抗または2トランスミッティングポット積分時間50 ms～500 ms入力レンジ0～4 kΩ測定RTD電流≤ 0.15 mA。OutputType2-3 wire resistanceTransfer characteristiclinear, scaled or custom.Response time10 to 90 % step: ≤ 10.0 ms (slow), ≤ 1.2 ms (fast).Output range0 to 400 Ω.Excitation current0.1 to 10 mA.FaultTypeBurnout / Internal fault.出力は、ハイスケール（450Ω）値の強制によってフォルト状態を反映します。フォルト状態は、フロント・パネルのBUSおよび赤色LEDによっても通知されます。条件24V電源、周囲温度23±1℃、低速積分モード、RTD用3線構成、入出力範囲10～400Ω較正および直線性精度≦200mΩ（代表値）（励磁電流≧1mA）、≦300mΩ（代表値）（0.5mA≦励磁電流温度影響±20mΩ/℃、代表値（励磁電流≧1mA）絶縁試験電圧In/Out 2.5kV; In/Supply 2.5 kV; In/In 500 V; Out/Supply 500 V; Out/Out 500 V.環境条件動作温度限界 -40～+70 °C.保管温度限界 -45～+80 °C.取り付けタイプDINレール35 mm、電源バス付きまたは電源バスなし.重量約135 g.接続極性プラグイン・ディスコネクト・スクリュー端子台により、最大2.5 mm² (13 AWG)までの終端に対応.寸法幅12.5 mm、奥行き123 mm、高さ120 mm.ステータス：ACTIVEChannels：2CertificationsATEX：DEKRA ATEX D6072シリーズ英語証明書EMC：D5000/D6000 EAC EMC適合宣言Ex：D6000およびTB/TBEシリーズのEAC Ex証明書Ex：UL-cUL D6072、D6072-087、D6072-096、D6072-099ディビジョンIECEx：DEKRA IECEx D6072シリーズ英語証明書Metrological：D5000/D6000シリーズのベラルーシ、カザフスタン、ロシア証明書SIL：TUV IT 25 SIL 0636 SIL証明書概要適合宣言EU適合宣言D6072適合宣言G3適合宣言特性/技術仕様製品：D6072D-087タイプ：SIL2抵抗リピータ入力: 2/3/4線抵抗/RTDまたはポテンショメータ出力：2-3線抵抗チャンネル: 2取り付け：DINレール35 mm動作温度: -40～+70 °CD寸法： 12.5×123×120ミリメートル重量：約135グラムステータス：アクティブ
