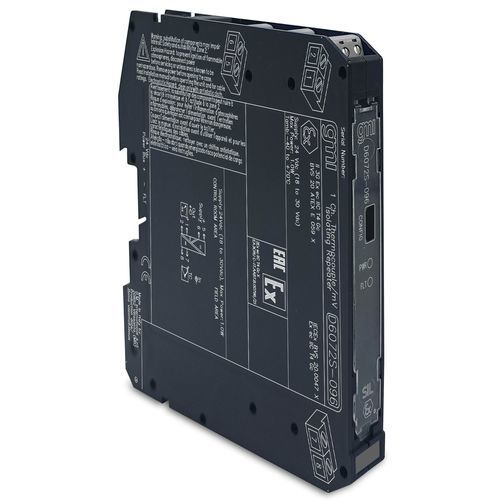

絶縁反復ディスプレイ D6072S-096

DINレール

SIL2熱電対/mVリピータ熱電対/mVリピータD6072-096は、ミリボルトセンサまたは熱電対センサからの低レベルのDC信号を受け入れ、その信号を絶縁して繰り返します。D6072D-096モジュールの場合：デュプリケータ機能により、1つの入力から2つの独立した出力が得られます。SIL 2 / SC 3ゾーン2に設置Div.2に設置mVまたは熱電対入力出力デュプリケーション完全プログラム可能な動作パラメータ高精度、µP制御A/Dコンバータ3ポート絶縁、入力/出力/電源電源電圧公称24 Vdc（18～30 Vdc）、逆極性保護消費電流30 mA @ 24 Vdc、標準。許容損失0.6 W @ 24 Vdc（代表値）入力タイプミリボルトまたは入力範囲内の任意のタイプの熱電対積分時間75 ms（高速）、375 ms（低速）、ユーザー選択可能入力範囲-10～+100 mV熱電対バーンアウト電流≤ 50 µA。OutputTypeMillivolt.Transfer characteristiclinear.Response time≤ 20 ms (10 to 90 % step).Output range-10 to +100 mV.FaultTypeOutput reflect burnout/internal fault condition via high scale (+110 mV) value forcing.フォルト状態は、BUSおよびフロントパネルの赤色LEDによっても通知されます。条件電源電圧24 V、周囲温度23 ± 1 °C、低速積分モード校正および直線性精度≤ ± 10 µV温度影響≤ ± 3 µV/°C（代表値）出力性能Ref.電源電圧24 V、周囲温度23 ± 1 °C、低速積分モード校正および直線性精度± 10 µA、温度影響± 3 µV/°C（代表値）絶縁試験電圧入/出力2.5 kV、入/供給2.5 kV、入/入500 V、出/供給500 V、出/出力500 V環境条件動作温度温度限界-40～+70 °C。取り付けタイプDINレール35 mm、パワーバス付きまたはなし重量約130 g接続極性プラグイン・ディスコネクト・スクリュー端子台で、最大2.5 mm² (13 AWG)までの終端に対応寸法幅12.5 mm、奥行き123 mm、高さ120 mmステータス：ステータス: ACTIVEChannels：1技術仕様：電源電圧：公称24 Vdc（18～30 Vdc）消費電流：30 mA @ 24 Vdc：消費電流： 30 mA @ 24 Vdc消費電力： 6 W @ 24 Vdc 0.6 W @ 24 Vdc入力：入力：ミリボルトまたは入力範囲内のあらゆるタイプの熱電対入力範囲：-10～+100 mV出力：ミリボルト、リニア、-10～+100 mV：ミリボルト、リニア、-10～+100 mVR応答時間：≤20 ms（10～90 %ステップ）絶縁：絶縁： In/Out 2.5 kV; In/Supply 2.5 kV; In/In 500 V; Out/Supply 500 V; Out/Out 500 VO動作温度： -40～+70 °C保存温度： -45～+80 °C取り付け：DINレール35 mm重量：約130 g寸法：5 x 123 x 120 mm： 12.5 x 123 x 120 mm
