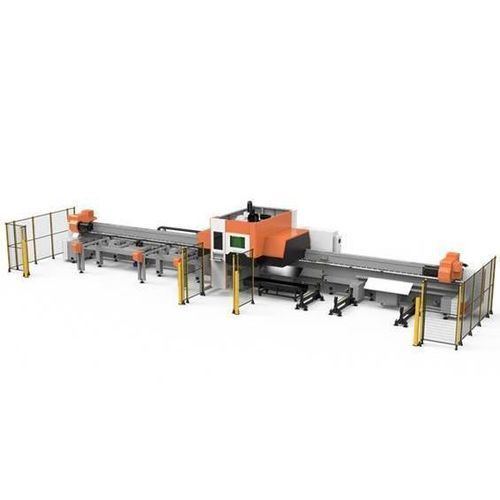

ファイバーレーザー切断機 L35-3C-3D
面取り激しい使用に耐える

ファイバーレーザー切断機 - L35-3C-3D - Golden Laser Co., Ltd - 管 / 面取り / 激しい使用に耐える
ファイバーレーザー切断機 - L35-3C-3D - Golden Laser Co., Ltd - 管 / 面取り / 激しい使用に耐える
ファイバーレーザー切断機 - L35-3C-3D - Golden Laser Co., Ltd - 管 / 面取り / 激しい使用に耐える - 画像 - 2
ファイバーレーザー切断機 - L35-3C-3D - Golden Laser Co., Ltd - 管 / 面取り / 激しい使用に耐える - 画像 - 3
ファイバーレーザー切断機 - L35-3C-3D - Golden Laser Co., Ltd - 管 / 面取り / 激しい使用に耐える - 画像 - 4
ファイバーレーザー切断機 - L35-3C-3D - Golden Laser Co., Ltd - 管 / 面取り / 激しい使用に耐える - 画像 - 5
ファイバーレーザー切断機 - L35-3C-3D - Golden Laser Co., Ltd - 管 / 面取り / 激しい使用に耐える - 画像 - 6
お気に入りに追加する
商品比較に追加する

特徴

切断方法
ファイバーレーザー
切断製品
その他の特徴
激しい使用に耐える
パイプ径

最少: 20 mm
(1 in)

最大: 350 mm
(14 in)

レーザー出力

最少: 3,000 W

最大: 20,000 W

詳細

ハイライト
  • ヘビーデューティー対応:最大1.0トン、最大径360mmまでのパイプに対応。
  • 端材ゼロ切断:最適な材料使用を可能にする柔軟な3チャック方式により、連続引き渡しで端材を出さない加工を実現。
  • 自動搬入/搬出:チェーン式自動供給とフリッププレート(浮動フリップ板)式自動排出で安全かつ効率的な取り扱い、複数ピースの同時搭載をサポート。
  • 面取り切断:振動ヘッドにより面取り、ダブルY、二方向角度の面取り切断で溶接準備済みの端面を加工。
  • 堅牢な構造:高強度設計によりヘビーデューティー使用でも長期的に安定稼働。
  • レーザーパワー範囲:3000 W~12 kW(選択可能)。


高度な統合安全システム
  • 半閉鎖の切断エリアと独立した安全ゾーンにより、重負荷のパイプ処理を安全に実施。
  • 機械的バリアと安全ライトカーテンの二重保護により、侵入を検知すると即座に機械を停止。


トリプルチャック高精度切断
  • 独立駆動する3つの空気チャックが重管の安定した高精度加工を実現し、端材ゼロの反転切断やフル長連続切断を可能にする。
  • 作業に応じて2チャック/3チャックモードを切替え、安定性と精度を向上。


無端材・フルレングス切断
  • 3チャックの連続引き渡しにより端材を出さないフルレングス切断を実現し、材料利用を最大化してコストを削減。


反転切断&3D面取り(溶接準備)
  • 複雑なパイプ端加工に対応する反転切断機能。
  • 一度のセットアップでダブルYおよび二方向角度の面取りを実施し、溶接準備を高精度で行い後処理を最小化。
  • 石油・ガス、消防、鋼構造物など、溶接準備が必要な用途に適合。


大型パイプの自動搬送(上げ下ろし)システム
  • チェーン式自動供給により重量物の供給を行い、フリッププレート式自動排出で安定かつ安全に製品を排出。
  • 短管・長管、複数ピース搭載、集約回収に対応し作業効率を向上。
  • 丸管、角管、矩形管、楕円、OB/C/D型、チャンネル/H/L/アングル鋼、三角形等の各種形状に対応。


環境・作業場
  • 集じん・換気システムを統合し、切断粉じんと煙を除去して作業空間を清潔に保ち、作業者の健康を保護。


用途
  • 石油探査、橋梁支持、金属ラック、鋼構造、消防設備、農機、一般的なパイプ加工など。


加工材質
  • ステンレス鋼、炭素鋼、アルミニウム、黄銅、銅、合金鋼、溶融亜鉛メッキ鋼など。


仕様
  • 商品モデル名:Mega3-3D
  • ブランド:Golden Laser
  • 最大パイプ重量:最大1.0トン
  • 最大パイプ径:最大360 mm
  • レーザーパワー:3000 W~12 kW(オプション)
  • 加工パイプ寸法範囲:丸管 Ø20 mm – 360 mm;角管 20 mm × 20 mm – 360 mm × 360 mm
  • チャックシステム:独立駆動の3つの空気チャック(2チャック/3チャックモード対応)
  • 面取り切断:振動ヘッドによりダブルY&二方向角度の面取り、3D面取りに対応
  • 搬入/搬出:チェーン式自動供給;フリッププレート式自動排出;集約回収
  • 安全装置:半閉鎖切断エリア、独立安全ゾーン、機械的バリア及び安全ライトカーテン
  • 対応パイプ/形状:丸、角、矩形、楕円、OB型、C型、D型、三角、アングル、チャンネル、H形鋼、L形鋼
