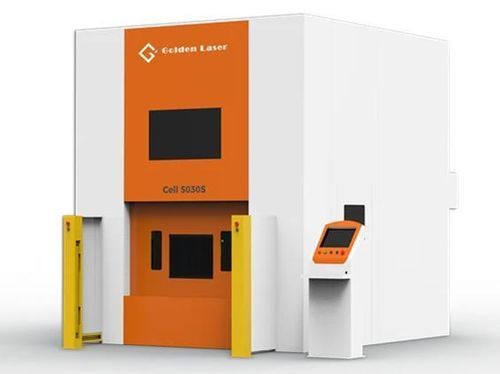

レーザー切断システム Cell 5030S

板金用管産業用

製品概要
複雑な3次元部品および高精度チューブの加工向けに設計された真の5軸ファイバーレーザー切断システム。剛性の高いキャントレバー構造とフライングオプティクスの動特性を組み合わせ、さまざまな部品形状で安定した高速加工を実現します。

ハイライト

• 高速切断時の振動を低減するよう最適化された剛性キャントレバー設計。
• ワーク重量に依存しない速度と精度を維持するフライングオプティクス構成。
• 光学経路を完全に封止し、塵や破片からビーム伝送を保護して長期安定性を確保。
• 滑らかな動作特性により高速3D加工と優れた表面仕上がりを実現。

主要機能

• シミュレーションで検証されたキャントレバー構造により、極めて高い剛性と振動吸収を両立。
• ワークの質量に依存しない均一な加工精度を実現するフライングオプティクス技術。
• 光学系を保護しビーム品質を維持する完全封止型ハードライト経路による汚染制御。
• 表面品質を損なうことなく高速運転に最適化された滑らかな軌道制御。
• マルチ軸同期と周辺機器管理を備えた高速非接触レーザー加工向けの高度なCNCベース制御ソフトウェア。
• 稼働停止時間を最小化するリモート監視・診断機能。
• 治具生成、軌道制御、2D/3Dプログラミングワークフロー向けの堅牢なオフラインプログラミングスイート。

5軸切断ヘッド

• ケーブルのねじれを防ぎ連続切断を可能にする無限回転（N*360°）。
• 高応答サーボと非接触センサによりノズルとワークの距離を精密に維持する定常スタンドオフ。
• 迅速リセット可能なインテリジェント衝突防止機構により機器を保護。
• 狭小または複雑な3D環境での作業性を考慮したヘッド形状。

用途

• 複雑な曲面を持つ3次元部品の製造
• 自動車・航空宇宙向けコンポーネントの加工
• 高精度なチューブおよびパイプの切断
• 工業デザインの試作および特注金属加工

仕様 / 技術データ

• 最大加工範囲（3D）：900 mm × 900 mm
• X軸移動量：1500 mm
• Y軸移動量：1500 mm
• Z軸移動量：680 mm
• C軸移動量：N*360° ±220°
• A軸移動量：±135° / ±90°
• X、Y、Z 位置決め精度：±0.04 mm
• 最大速度（Y/Z）：80 m/min
• レーザー出力：1500 W – 6000 W
