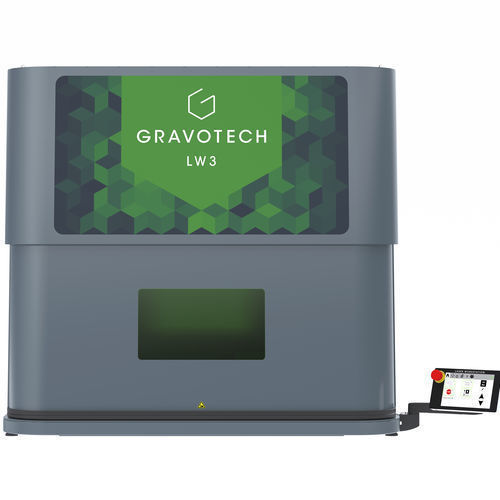

レーザー刻印機 LW3 GREEN

紙木材金属

概要
Gravotech LW3 は、大型部品へのダイレクトパーツマーキング用に設計されたクラス1エンクロージャの工業用レーザーステーションです。ファイバー、MOPA、DPSS/Hybrid、グリーンレーザーに対応し、約628 mm の内部高さを含む広い作業空間と生産向けの安全／自動化機能を備えています。

主な利点

• 大容量マーキング：標準マーキングエリア 300 x 300 mm、ZX ブリッジオプションで最大 875 x 300 mm まで拡張可能；高いワーク受け入れ（約 628 mm）
• 複数レーザ対応：Fiber、MOPA、DPSS/Hybrid、Green をサポートし、金属・プラスチック等の識別マーキング、DPM、マルチレベル刻印に対応
• 生産向け設計：7インチタッチスクリーンでのローカル操作、3面自動ドア（安全センサ付）、治具対応の金属テーブル、オプションでトロリー搬送

ハイライト

• ZX ブリッジオプションにより X ストロークと有効マーキング領域を拡張
• モータライズ Z 軸（標準ストローク 295 mm、ZX 時 575 mm）とプログラム可能な位置決め
• 自動 3 面ドア：サイクル開始で閉鎖、完了で開放；保護ウィンドウにより安全時の視認が可能
• 傾斜面や斜め面用の 3D マーキングモジュール（オプション）
• 排煙・集塵システムとの統合を想定した設計

代表的な用途

• 大型工業部品のトレーサビリティおよび DPM（自動車、航空宇宙、産機等）
• シリアル番号、1D/2D コード（DataMatrix）、ロットマーキング、ロゴなどの恒久識別
• カスタマイズや中量ロットでのマルチポジション／マルチレベルマーキング

Caractéristiques / spécifications techniques

• モデル：LW3
• ブランド：Gravotech
• レーザーソース：Fiber (1064 nm)、MOPA (1064 nm)、DPSS/Hybrid (1064 nm)、Green (532 nm)
• 出力例：Fiber 20W/30W/50W；MOPA 30W/60W；DPSS/Hybrid 10W/20W；Green 5W/10W
• 標準マーキングエリア：300 x 300 mm（レンズ依存）；ZX で最大 875 x 300 mm
• 代表的レンズ領域：F100 65 x 65 mm；F160 110 x 110 mm；F254 175 x 175 mm；F330 205 x 205 mm；F420 300 x 300 mm
• 最大ワークサイズ（目安 L x W x H）：約 810 x 720 x 628 mm（焦点距離依存）
• Z 軸ストローク：標準 295 mm（ZX で 575 mm）；X 軸ストローク（ZX）：575 mm
• マーキング速度：最大約 4000 mm/s（ヘッドと設定に依存）
• テーブル上最大ワーク重量：約 50 kg（用途依存）
• レーザー安全：ドア閉時クラス1；ドア開時クラス2M（照準ダイオード）
• 本体寸法（単体 L x W x H）：1213 x 1023 x 1120 mm；トロリー含む：1213 x 1023 x 2120 mm
• 本体重量（参考）：Z 軸仕様 約 160 kg；ZX ブリッジ仕様 約 200 kg
• 消費電力（目安）：約 800 W；定格電圧：100–240 V AC
• インターフェース・ソフト：Ethernet TCP/IP、RS232、USB、端子台 I/O（8 in / 8 out）、Lasertrace / Gravostyle™ 対応
• オプション：ZX ブリッジ、3D モジュール、排煙/集塵連携、トロリー、各種レンズ
