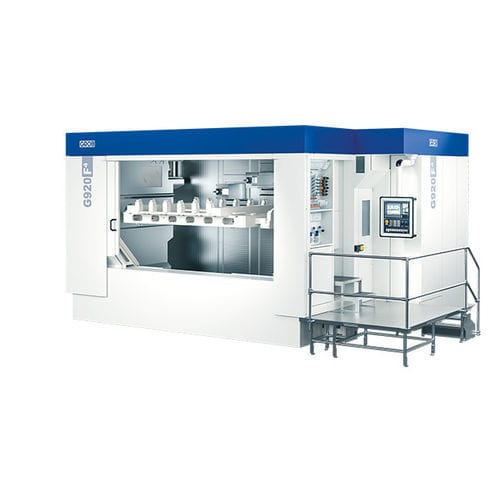

5軸マシニングセンタ G9 series

縦型HSK A-63自動車産業用

コンセプト
G900シリーズのメガ・ギガ鋳造部品向け加工能力をご紹介します。G920F5は複雑形状に対応する5軸加工を、G920F4は高性能な4軸加工を提供します。モジュラー構成、複数のスピンドル配置、最適な温度管理により、大型の自動車部品や構造部品の高精度かつ再現性のある生産を可能にします。

G920F4 / G920F5 概要
G920F4：水平または垂直に配置された2本のスピンドルと、最大2,900 mmのワークに対応するテーブルを備え、精密な4軸加工に最適化されています。
G920F5：同一のモジュラープラットフォームに5軸機能を追加し、複雑形状の加工に対応します。

主な特長

• 加工スピンドルは直線X、Y、Z軸で駆動し高い位置決め精度を実現
• 短いチップツーチップ時間と安定した切削を可能にする最適化された軸ダイナミクスと剛性
• 4軸（G920F4）および5軸（G920F5）の構成が選択可能
• スピンドル構成：水平/垂直の二スピンドル、もしくは単一スピンドル版
• 加工精度を維持する温度管理コンセプト
• モジュラー設計により生産の柔軟性と簡易な再ツール化が可能
• 最大ワーク例：Ø 2,000 mm / 長さ 2,900 mm

オートメーション

• ロボットオートメーション：フロントローディングまたはトップローディング
• 生産要件に合わせたカスタムオートメーションソリューション
• ダブルグリッパーによる作業領域への直接搬送でサイクル短縮
• バリ取り、洗浄、マーキングなどの付帯プロセス統合が可能
• 標準化コンポーネントにより短期間での据付と立ち上げが可能

リニアガントリー（オートメーションオプション）

• 上方からの完全自動直接供給で高いスループットを実現
• 水平・垂直の同時移動によりハンドリング効率が向上
• トップローディングで床面の機械アクセスを確保
• 低いホール高さ向けにテレスコピック仕様をオプション提供

典型的な加工例

• バッテリートレイおよびバッテリー関連構造部品
• 自動車用途のメガ／ギガ鋳造部品
• 大型ボディ部品や構造部品

ビデオ / プレゼンテーション
#OneStepAhead — プレゼンテーション動画は、G900シリーズのメガ・ギガ鋳造部品向けの加工能力と処理オプションを示します。

技術仕様

• 製造者：GROB-WERKE GmbH & Co. KG
• シリーズ：G900（G920F4、G920F5を含む）
• 5軸加工：G920F5
• 4軸加工：G920F4
• スピンドル構成：水平/垂直配置の二スピンドル、または単一スピンドルオプション
• テーブル / 最大ワーク長さ：最大 2,900 mm
• 最大ワーク寸法（例）：Ø 2,000 mm / L 2,900 mm
• 高ダイナミクスと短いチップツーチップ時間のための最適化された軸駆動
• 加工精度を確保する温度管理コンセプト
• モジュラー設計により再ツール化やカスタマイズが容易
• オートメーションオプション：ロボット前面/上方、ダブルグリッパー、バリ取り/洗浄/マーキング統合、リニアガントリー（水平/垂直同時移動）、テレスコピック仕様
