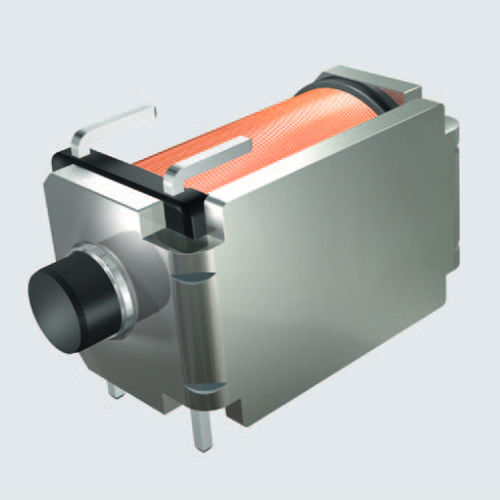

プル型ソレノイド 258

直線型単動式DC

開発／設計にあたっては、DIN VDE 0580に基づき、「電磁波を発生する機器および部品」の一般規定を考慮しました。 この直流（DC）単動ソレノイドは、プランジャーとパンチングヨークバーを備え、コスト効率の良いプルアクチュエーターデザインを採用しています。スリップコーティングされたプランジャーは、真鍮製のスリーブに取り付けられています。ストロークの制限は、お客様が外部で設定することができます。 必要であれば、追加料金で、受け取ることができます。 -プランジャーリターンスプリングの追加 -横ネジ付きヨークバー -内部ねじ切りまたは溝付きプランジャー（プルアクチュエーターデザイン） -スラストロッドを追加したプランジャー（プッシュアクチュエーター仕様） -プランジャーまたはポールコアに粘着防止ディスクを追加したもの（残留物排出）。 コイルデザイン コイル本体には、2本の四角いコネクタピンが放射状に取り付けられています。ラジアルピンの長さは、お客様のご要望に応じます（有料）。また、その他のコイルコネクタも追加料金で提供可能です（コイルボディ用特殊工具の場合）。 保護等級IP00、DIN EN 60529 (VDE 0470-1) 温度クラスB（温度閾値130 °C）、VDE 0580 特徴的な磁力曲線 磁力は、中程度の巻線係数、最大加熱、定格電圧の90％を想定しています。直列生産の場合は、指定された磁力を〜0.8倍減らしてください。
