プッシュプルソレノイド

電圧: 24, 205 V
強度: 0.5 N - 550 N
ストローク: 3 mm - 30 mm

... 概要

Frame ソレノイドは、精密機械および産業用途向けに設計された汎用でコスト効率の高い作動ソレノイドです。電気エネルギーを直線的な作動に変換し、コンパクトな取り付けと長期運転に対応するため、無給油のアンカーベアリングと柔軟な取り付けオプションを備えています。

主な特徴

• 汎用でコスト効率の高い作動ソレノイド
• 押し・引き両用の作動
• 個別／カスタムの取付オプション（前面取付または側面取付）
• 無給油アンカーベアリング
• 狭小スペースに対応するコンパクト設計
• 高い保護等級

...

電圧: 12 V - 24 V
強度: 4.9, 1.18 N
ストローク: 3 mm - 5 mm

... 製品概要
プッシュプルラッチングソレノイドは、押し・引きの直線運動を行い、持続的な電力供給なしで位置を保持できる電磁アクチュエータです。短い電気パルスで状態を切り替え、プランジャーは永久磁石または機械的ラッチで保持されるため、エネルギー効率の高い駆動が可能です。自動化機器やバッテリー駆動機器に適しています。

動作原理
電気パルスによりコイルが励磁され、内部のプランジャーが押しまたは引きの位置に移動します。プランジャーは磁石または機械的ラッチで保持されるため、保持電流は不要です。逆パルスやリリース用コイルでラッチを解除し、元の位置に戻します。

主な特長

• 保持時に継続電力を必要としない（ラッチ機能）
• 動作中の発熱が少ない
• 高速応答で高頻度の切替に対応
• 小型で静音動作
• 多数サイクルを想定した長寿命設計
• 電圧、ストローク、保持力をカスタマイズ可能

産業用途

• 産業用自動化：ロッキング機構、仕分け・搬送システム、ロボットアクチュエータ、安全用インターロック
• アクセスコントロール：電子ドア・キャビネットロック
• 自動販売機・ディスペンサー
• 医療機器・携帯型機器
• 自動車システム：電子ロック、シートやトランスミッション機構
• バルブ・流体制御機器、IoT機器、バッテリー機器

利点

• スイッチング時のみ消費電力が発生し、エネルギー効率が良い
• 保持電流が不要
• 低発熱で寿命が長い
• 精密な位置決めと静かな動作

欠点

• 非ラッチ型ソレノイドに比べ設計が複雑でコストが高くなる傾向がある
• 多くの設計でパルス制御回路（極性反転または二重コイル）が必要
• 保持力は磁石/ラッチ設計に依存し、非常に高い負荷には不十分な場合がある
• 強い外部磁場や機械的衝撃により影響を受ける可能性がある（保護が必要）

トラブルシューティング

• 供給電圧とパルス特性を確認する
• 配線、コネクタ、はんだ付けを点検する
• コイル抵抗を測定し、断線や短絡を確認する
• 機械的な閉塞、汚染、腐食の有無を確認する
• ラッチの完全性と適切なパルス長を確認する
• 過度の連続運転での過熱を避けるためにDuty比を確認する

選定方法

• 必要な保持力および押し/引き力を指定する
• 必要なストローク長を確認する（本モデルは3–5

...

電圧: 12 V - 36 V
強度: 5.88 N - 10 N
ストローク: 6 mm - 6 mm

... 製品概要
WL1253は、永久磁石による機械的ラッチでピストン位置（伸長/収納）を維持するバイスタブル（ラッチ）型のリニアソレノイドです。短い極性パルスで状態を切り替え、ラッチ状態では電力を消費しないため、バッテリー駆動や低消費電力のシステムに適しています。

主要な機能説明
WL1253はコイル、永久磁石、ピストン（プランジャ）、ハウジングで構成されます。適切な極性の短い直流パルスが磁界を反転または強化してピストンを移動させ、永久磁石がその位置を電力なしで保持します。ストローク典型値：6 ...

電圧: 24, 3, 5, 12, 48 V
強度: 2.6 N
ストローク: 10 mm

... 製品概要
WL1037 は、ラッチ式（両安定）プッシュプルタイプの直流ソレノイドで、連続通電が望ましくないロックや保持用途向けに設計されています。永久磁石でラッチし、状態変更時に短い直流パルスのみを必要とするため、バッテリー駆動や省電力システムに適しています。

主な特長

• 両安定（二位置）動作：連続電流なしで位置を保持。
• パルス駆動：ミリ秒単位の切替で保持時の消費電力が低い。
• 単コイル（極性反転が必要）または二重コイルの構成が選択可能。
• コンパクト設計で高い力積比を実現。
• 筐体選択：オープン、チューブ型（耐湿）、完全密閉（IP65/IP67対応可）。

製品詳細

• Brand:

...

電圧: 12 V - 24 V
強度: 2.75 N - 20 N
ストローク: 3 mm - 8 mm

... 概要
Weilong AS 1035 (WL1035) プッシュプルラッチ電磁石は、短い電気パルスを直線運動に変換し、ストローク終端で継続電力なしにラッチ保持する電気機械式アクチュエータです。低消費・高速応答が求められるコンパクトな設置向けに設計されています。

動作原理
短いパルスによりコイルが磁場を発生し、プランジャーを前後に移動させます。パルス後は永久磁石や機械的ラッチがプランジャーを保持し、継続電流を不要にして発熱と消費電力を低減します。

用途

• アクセス制御：スマートロック、電子ストライク
• 自販機やディスペンス機構
• 携帯型・据え置き型の医療・診断機器
• 産業用自動化：バルブ、ゲート、グリッパー、ロボットエンドエフェクタ
• 自動車：ドアアクチュエータ、スイッチ機構
• スマート家具、荷物ロッカー、インテリジェントキャビネット

長所と短所

• 長所：パルス駆動により平均消費電力が非常に低く、継続電力不要で保持可能、発熱が少ない、コンパクト、高速応答。
• 短所：ラッチ機構により設計が複雑化する場合があり、専用のパルスドライバが必要になることがある。保持力の表記は仕様によって異なる（注意参照）。設計が不適切だと長期的に磁気・機械的劣化が生じる可能性あり。

トラブルシューティング（よくある問題）

• 動作しない：電源、配線、パルス条件、コイルの断線等を確認してください。
• ラッチしない：磁石の位置ずれ、機械的障害、パルスの極性や時間を確認してください。
• 過熱：許容より長いデューティや誤った電圧が原因です。
• 応答遅延：摩擦、異物、取り付け公差を点検してください。

製品データ（主要項目）

• ブランド：Weilong
• 型番：AS

...

電圧: 12 V - 24 V
強度: 2 N - 6 N
ストローク: 2 mm - 5 mm

... 概要
マグネティックラッチソレノイドは、永久磁石を組み込んだオープンフレームの直線ソレノイドで、連続給電なしにプランジャーを保持します。低消費電力のバッテリ駆動や遠隔用途での位置保持が求められる用途に適しています。

ユニットの特長
動作は双安定（ビステーブル）で、短い駆動パルスでプランジャーを移動させ、永久磁石が給電なしで機械的に保持します。WL 0735はプル／プッシュタイプのオープンフレームユニットで、コンパクト機器への組み込みに適します。プランジャー端部、端子、取り付け穴のカスタム対応はMOQに基づき可能です。

製品データシート（概要）
Brand: ...

電圧: 12 V - 89 V
強度: 5 N
ストローク: 2 µm - 6 µm

... 概要
管状ラッチ式ソレノイドは、バイスタブル（ラッチ）機構を備えたコンパクトな電磁アクチュエータで、直線運動を提供します。作動後に連続電力を必要とせず位置を保持できるため、消費電力と発熱が低減されます。一般的な構成要素は、管状ハウジング、精密巻線、プランジャーアセンブリ、オプションの永久磁石、復帰機構および取り付け機構です。主な用途：アクセス制御、スマートロック、自動販売機、産業用オートメーション、医療機器、セキュリティ機器など。

特長

• 高い磁気効率を実現するコンパクトな管状構造。
• ラッチ機構により切替時のみエネルギーを消費し、低消費電力を実現。
• 静音で信頼性の高い保持性能。
• 用途に合わせて複数の電圧、ストローク、保持力の選択が可能。
• 耐久性のある設計で取り付けが容易。

用途

• スマートドアロック、キャビネットロック、ホテルのセキュリティ機器（バッテリー駆動ソリューション）。
• 自動販売機のロック・分配機構。
• 産業用オートメーション：駆動、位置決め、インターロック。
• 小型・低騒音が求められる医療機器や自動医療キャビネット。
• 自動車の作動（給油口、セーフティ機構）、通信機器、銀行・ロッカーシステム。

長所と短所

• 長所：省エネルギー（保持に連続電流不要）、応答速度が速い、静音、小型、電圧/ストローク/力の幅広い選択肢、長寿命。
• 短所：基本的なプッシュプル型より内部構造が複雑（コスト増の可能性）、電源の不安定に敏感、高温で永久磁石が劣化することがある、モーター駆動のアクチュエータに比べてストロークが短い傾向。

トラブルシューティングと保守

• 正しいラッチ/リリースのために定格電圧に合った供給電圧を確認してください。
• 配線やコネクタの緩み、損傷、腐食を点検してください。
• ソレノイドが動作しない場合はコントローラやヒューズを確認してください。
• プランジャーの動きが悪い場合は、管状ハウジングやプランジャー周辺のほこりや異物を清掃してください。
• 過負荷、不適切な電圧、換気不足による過熱に注意し、コイル絶縁の損傷を防いでください。
• 保持力低下は磁気劣化の兆候、騒音や振動は取り付けの緩みや摩耗部品が原因の可能性があります。

選定方法
必要な動作電圧、保持力（安全余裕を含む）、ストローク長（力を最適化）、使用周期（間欠/連続）、周囲条件（温度、湿度、防水要否）、応答速度、想定寿命、取り付け条件および必要なカスタムプランジャーや取り付けオプションを評価して選定してください。

管状ラッチ式 ...

電圧: 3.6 V - 24 V
強度: 2.94 N
ストローク: 3 mm - 5 mm

... Overview
WL0837 バイスタブルラッチソレノイドは、平均消費電力を低く抑えて状態を保持する用途向けに設計された電気機械式アクチュエータです。永久磁石により一度の極性依存の短いパルス後にプランジャを二つの安定位置のいずれかに保持し、保持電流を不要にします。コンパクト設計は、バッテリ駆動やスペース制約、セーフティクリティカルなシステムに適しています（産業、車載、セキュリティ分野）。

Product overview (compact bistable ...

電圧: 12, 24, 18 V
ストローク: 3 mm - 8 mm

... 概要
DCラッチソレノイドは、短い電気パルスと機械的または磁気によるラッチでプランジャ位置を切替・保持する双安定（ビステーブル）電磁アクチュエータです。連続通電が不要なため発熱と消費電力を抑え、コンパクトで応答が速く寿命が長いのが特長です。制御システム、産業用オートメーション、スマート機器の信頼性の高い切替用途向けに設計されています。

動作原理
電圧パルスがプランジャを新しい位置へ移動させ、電源が切れた後は機械的ロックまたは永久磁石で位置が保持されます。逆極性または逆方向のパルスでプランジャは初期位置に戻ります。

主な特長と利点

• 省エネルギー：状態変更に短パルスのみを使用し、保持電流は不要。
• コイルの断続駆動により発熱を低減。
• バッテリー駆動や携帯機器に適したコンパクト設計。
• オートメーションの切替に適した高速応答。
• 適切なデューティとメンテナンスで長寿命。

利点

• 連続通電不要で位置を保持し、エネルギー効率を向上。
• 動作時の発熱が最小限。
• 仕様内で使用すれば寿命が延びる。
• 小型で安定した切替性能。
• バッテリー駆動用途に適合。

注意点

• 極性反転や逆パルスが必要なため制御回路が複雑になり得る。
• 永久磁石を用いる設計では初期コストが高くなる場合がある。
• 保持力は連続使用型ソレノイドより低い場合がある。
• 磁気回路設計や組立精度に性能が依存する。

典型的な用途

• 自動販売機の製品排出メカニズム。
• 停電時に状態を保持する必要のあるスマートロックやアクセス制御。
• 携帯型医療機器や精密流体制御システム。
• アクチュエータの切替・位置決めを行う産業用オートメーション。
• 家電、スマートメーター、通信機器、自動車システム。

トラブルシューティング要約

• 作動しない：供給電圧、配線、制御信号、コイル抵抗を確認。
• 動作が遅い／プランジャが固着：ガイドチューブを点検・清掃し、指定があれば潤滑、変形部品は交換。
• 過熱：定格電圧を確認し、デューティを下げ冷却を改善。
• ラッチ不良：磁力、パルス制御の精度、磁気回路の整合を確認。
• 異音：取り付けを締め、摩耗したガイド／プランジャを交換し、必要ならダンピングを追加。

選定／購入チェックリスト

• 動作電圧（一般的：12

...

電圧: 9 V
強度: 0.1 kgf
ストローク: 2.7 mm

... 概要
マイクロチューブラーソレノイドは、電気エネルギーを精密な直線運動に変換するコンパクトな電磁アクチュエータです。型番WL0916は、狭小スペースでの繰り返し可能なプッシュ/プル動作に適した管状構造と小型ストロークを示します。

主要製品説明
プッシュおよびプルの各構成で提供され、継ぎ目のないチューブ式ケース、精密に巻かれた銅コイル、低摩擦コーティングを施したステンレス製プランジャー、内部リターンスプリングを備えます。電気的オプションはDC3V〜24V、使用率は断続・連続（モデル依存）など。IP67までの防護やISO ...

電圧: 12, 18, 24 V
強度: 6 N - 10 N
ストローク: 6 mm - 8 mm

... 製品概要
産業用オートメーションおよびOEMシステム向けに設計された直流チューブラーソレノイド。円筒形コイル、プランジャー（芯棒）、戻りばねを封入したチューブ状ハウジング内で電気エネルギーを制御された直線運動に変換します。プルまたはプッシュ動作に対応し、電圧、ストローク、力の仕様を変更可能です。

主な特長

• 円筒形コイルとスライド式プランジャーを持つチューブラー構造
• プルまたはプッシュ動作（チューブラープルプッシュ型）
• 高速・高精度用途に適した迅速な応答と直線運動
• 密閉設計により汚染を低減し、メンテナンスを簡素化
• OEM統合向けに電圧およびストローク/力のカスタマイズが可能
• 一部モデルで上位の絶縁クラスや防水オプションあり

利点

• チューブハウジングが埃や湿気の影響を抑制
• 狭いスペースにも組み込みやすいコンパクトな円筒形
• 迅速な作動と正確な直線変位
• 可動部品が少なく取付けが容易
• 電気的・機械的パラメータのカスタマイズ性

欠点

• 定格が100%でない場合、連続運転で発熱する可能性がある
• モーターや空気圧アクチュエータと比べてストロークが制限される
• プランジャー位置により力が変化する（非線形な力-ストローク特性）
• コイル焼損を避けるため安定した直流電源が必要

トラブルシューティングと保守

• 動作しない：電圧、配線、コイルの損傷、プランジャーの固着を確認
• 力が弱い／ストローク不足：供給電圧、デューティサイクルを確認し、機械的障害物を除去、エアギャップを縮小
• コイル過熱や焼損：定格デューティを超えた連続通電を避け、適正電圧と指定のプランジャー/スプリングを使用
• 騒音や振動：取付けを締め、整列を確認し摩耗したプランジャー/スプリングを交換
• 応答遅延：定格電圧を維持し摩擦箇所を清掃、弱いスプリングを交換
• プランジャーの固着：内部の異物を除去し曲がった/破損したプランジャーや故障したスプリングを交換、残留磁気に対処
• 過酷環境での使用：IP65/IP67相当のチューブラーバージョンや耐食材質を選択
• 予防上の注意：電圧・デューティ仕様を遵守し内部部品を清潔・整列させる

用途
産業用オートメーション、包装・選別機、ロッキングシステム、自動販売機・アクセス制御、医療機器（診断・流体制御）、自動車用アクチュエータ、オフィス機器（プリンター・複写機）、ロボティクス、スマートデバイスなどで使用されます。一般的な用途はロック、押し出し、排出、位置決め、バルブ／スイッチ制御です。

技術仕様

• Brand:

...

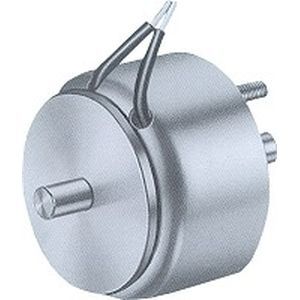

電圧: 12, 24 V
強度: 19 N - 120 N
ストローク: 25, 20, 30 mm

... シングルコイルのリニア電磁石タイプCSは、連続したデューティサイクルと高い動作精度を持つ動作に最適で、牽引とスラストの両方で全ストロークにわたって一定の力を提供します。連続的なEDデューティ=100%に使用することも、断続的なデューティサイクルにカスタマイズすることも可能です。コイル機能（電力と電圧）と付属品（締め付け、シャフトのタイプ、スプリングなど）の両方で、数多くのカスタマイズが可能です。 - 電源 = 12 - 24Vdc - その他 - トラクション/スラスト - 自己潤滑性ブッシュによるスライド式 ...

電圧: 24, 12 V
ストローク: 0 mm - 12 mm

... 小さな動き用に設計されたシングルコイルのリニア電磁石タイプCMは、牽引とスラストの両方でストローク全体にわたって一定の力を提供します。 連続的なEDデューティ=100%に使用することも、断続的なデューティサイクルにカスタマイズすることも可能です。 電磁石、電気コイル（電力と電圧）、付属品（締め付け、シャフトのタイプ、スプリングなど）のサイズなど、数多くのカスタマイズが可能です。 - 電源 = 12 - 24Vdc - その他 - 牽引力/推力 - ED% デューティ = 100 ...
