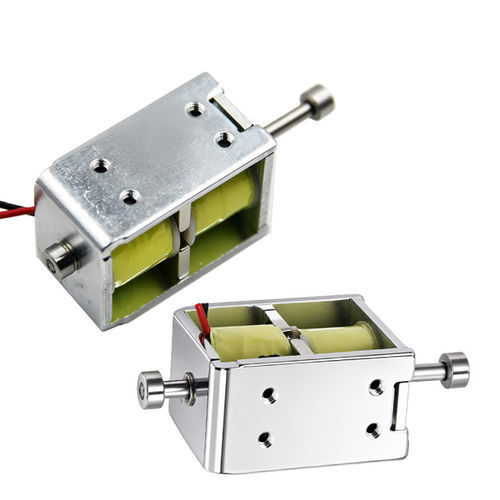

保持型ソレノイド WL0837

直線型ロック自動保全

Overview
WL0837 バイスタブルラッチソレノイドは、平均消費電力を低く抑えて状態を保持する用途向けに設計された電気機械式アクチュエータです。永久磁石により一度の極性依存の短いパルス後にプランジャを二つの安定位置のいずれかに保持し、保持電流を不要にします。コンパクト設計は、バッテリ駆動やスペース制約、セーフティクリティカルなシステムに適しています（産業、車載、セキュリティ分野）。

Product overview (compact bistable latching solenoid)
プッシュ／プルおよび回転タイプをラインナップする産業向けコンパクト設計。鋼またはステンレス筐体、高導電率銅コイルを採用。低電圧DC（典型 3.6V–24V）で動作可能。磁気ラッチにより保持時の消費電力はゼロ。複数のサイズ、ストローク、取り付け方式で自動化、流体制御、ロッキング機構、車載用途に組み込み可能です。

How it works
本機は電磁コイルと永久磁石を組み合わせています。コイルに極性依存の短いパルスを印加すると、永久磁石の磁束を補強または打ち消し、プランジャが反対の安定位置に移動します。パルス終了後は永久磁石が電力なしでプランジャを保持します。反対極性のパルスで元に戻せます。切替はミリ秒レンジの短いパルスで行うため、平均消費電力が非常に低く、発熱も最小限です。

Features

• 省エネルギー：切替パルス時のみ消費、保持時は無消費。
• バイスタブル保持：永久磁石で二つの安定状態を保持。
• 短いアクティブパルスにより発熱が非常に少ない。
• フェイルセーフ：停電時にも最後の状態を維持。
• コンパクト：連続駆動ソレノイドに比べ小さいコイルと組立寸法。

Difference: single-latching vs double-latching
シングルラッチはパルス後に一端の位置を保持し、戻すには逆パルスが必要です。ダブルラッチ（真のバイスタブル）は両端で確実にロックし、電力不要で保持します。用途が一方のみ保持で良いか両方必要かで選択してください。

Applications

• 流体制御：灌漑、HVAC、衛生用バルブ—パルスで開閉し保持電力不要。
• セキュリティ & アクセス制御：スマートロック、キャビネット／サーバラックロックで電力なしに状態保持。
• 航空宇宙 & 自動車：ラッチ、隔離スイッチ、バッテリ管理など低消費が重要なアクチュエータ。
• 産業用オートメーション：仕分けゲート、安全インターロック、ラッチングリレー等。
• バッテリ駆動のIoT機器や遠隔センサで、極めて低い消費が必要な場合。

Advantages & Disadvantages

• 利点：平均消費電力が非常に低い、発熱が少ない、高信頼性、停電時の保持。
• 欠点：単純な連続駆動ソレノイドよりコストが高い；両極性パルス駆動回路が必要；極端な高温や強磁界で脱磁の影響を受けやすい；一般に一部の連続駆動型よりストロークが短い。

Troubleshooting (common issues & remedies)

• 問題：切替しない — 原因：パルス電力不足（電圧／電流／時間）。対策：ドライバの出力と配線を確認し、電圧降下を最小化する。
• 問題：切替するが保持しない — 原因：永久磁石の劣化／脱磁。対策：動作環境（温度・磁界暴露）確認、劣化があれば交換。
• 問題：動作が断続的 — 原因：接続不良、電源不安定。対策：コネクタ、導通、電源安定性、パルス形状を点検。
• 問題：起動時の状態が不定 — 原因：前の状態が不明。対策：起動時に既知の安全状態へ移行するルーチンを実装。

Design tips & selection guidance
必要なパルス電圧・電流・時間を供給できるドライバを指定してください。停電時に特定状態が必要なら専用回路（例：コンデンサ放電や補助回路）を用意してください。脱磁リスクに備え温度定格やシールドを選定してください。保持力は期待荷重の少なくとも2倍を目安に選び、必要な推力／引力、ストローク、供給電圧、環境条件（温度、湿度、耐食性）を明確にしてください。シングル／ダブルの選択は磁気干渉や摩耗のトレードオフで判断します。

Product Datasheet (key parameters)
Brand: Weilong Technology
Model Number: WL0837
Rated Voltage (V): DC 12V
Rated Power (W): 10–20W
Push Pull Force: 300 Gf
Holding Force: 500 Gf
Stroke (mm): 3–5 mm (customizable)
Working Duty: 20%
Service Life: 100,000 cycles
Certification: CE, RoHS, ISO9001
Material: Superior Magnet Iron
Lead Wire Length (mm): 200 mm
Install Style: Screw
Tolerance of Dimension: +/- 0.1 mm
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C to 100°C
Duty Cycle: 1-100%
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Technical specifications

• Model: WL0837
• Brand: Weilong Technology
• Rated supply: DC 12V
• Rated power: 10–20 W
• Push/pull force: 300 Gf
• Holding force: 500 Gf
• Stroke: 3–5 mm (customizable)
• Working duty: 20% (typical)
• Service life: ~100,000 cycles
• Material: high-quality magnet iron
• Lead wire: 200 mm
• Mounting: screw
• Insulation class: B
• Operating temperature: -10°C to 100°C
• Certifications: CE, RoHS, ISO9001
• MOQ: 1000 pcs; Supply ability: 5000 pcs/week; Typical delivery: 30 days
