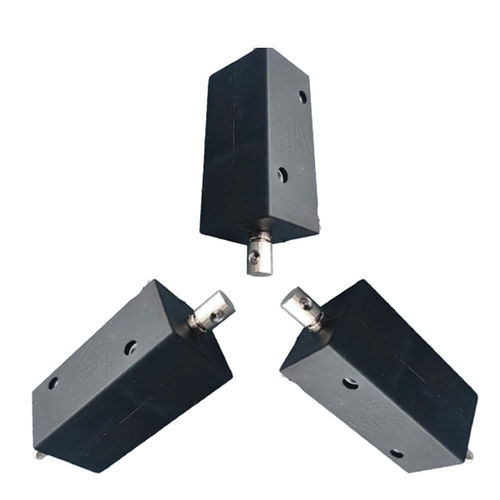

保持型ソレノイド WL0735B

ロック自動保全コンパクト

製品概要
プッシュプルラッチングソレノイドは、押し・引きの直線運動を行い、持続的な電力供給なしで位置を保持できる電磁アクチュエータです。短い電気パルスで状態を切り替え、プランジャーは永久磁石または機械的ラッチで保持されるため、エネルギー効率の高い駆動が可能です。自動化機器やバッテリー駆動機器に適しています。

動作原理
電気パルスによりコイルが励磁され、内部のプランジャーが押しまたは引きの位置に移動します。プランジャーは磁石または機械的ラッチで保持されるため、保持電流は不要です。逆パルスやリリース用コイルでラッチを解除し、元の位置に戻します。

主な特長

• 保持時に継続電力を必要としない（ラッチ機能）
• 動作中の発熱が少ない
• 高速応答で高頻度の切替に対応
• 小型で静音動作
• 多数サイクルを想定した長寿命設計
• 電圧、ストローク、保持力をカスタマイズ可能

産業用途

• 産業用自動化：ロッキング機構、仕分け・搬送システム、ロボットアクチュエータ、安全用インターロック
• アクセスコントロール：電子ドア・キャビネットロック
• 自動販売機・ディスペンサー
• 医療機器・携帯型機器
• 自動車システム：電子ロック、シートやトランスミッション機構
• バルブ・流体制御機器、IoT機器、バッテリー機器

利点

• スイッチング時のみ消費電力が発生し、エネルギー効率が良い
• 保持電流が不要
• 低発熱で寿命が長い
• 精密な位置決めと静かな動作

欠点

• 非ラッチ型ソレノイドに比べ設計が複雑でコストが高くなる傾向がある
• 多くの設計でパルス制御回路（極性反転または二重コイル）が必要
• 保持力は磁石/ラッチ設計に依存し、非常に高い負荷には不十分な場合がある
• 強い外部磁場や機械的衝撃により影響を受ける可能性がある（保護が必要）

トラブルシューティング

• 供給電圧とパルス特性を確認する
• 配線、コネクタ、はんだ付けを点検する
• コイル抵抗を測定し、断線や短絡を確認する
• 機械的な閉塞、汚染、腐食の有無を確認する
• ラッチの完全性と適切なパルス長を確認する
• 過度の連続運転での過熱を避けるためにDuty比を確認する

選定方法

• 必要な保持力および押し/引き力を指定する
• 必要なストローク長を確認する（本モデルは3–5 mmが典型）
• 動作電圧（DC12VまたはDC24V）と許容電流を決定する
• Duty比、切替周波数、応答時間の要件を定義する
• 取り付け寸法、環境防護、動作温度範囲を検証する
• フォース、耐久性、電気特性を検証するためにプロトタイプ試験を実施する

技術仕様

• Brand: Weilong Technology
• Model Number: WL0735B
• Rated Voltage: DC 12V or DC 24V
• Rated Power: 9 W
• Work Model: Push–Pull (latching)
• Holding Force: 500 Gf
• Push/Pull Force: 120 Gf
• Stroke: customizable, 3–5 mm
• Current: 0.75 A
• Material: carbon steel housing
• Lead Wire Length: 200 mm
• Install Style: mounted with screw holes
• Tolerance of Dimension: ±0.1 mm
• Water-proof: none specified
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Service Life: ~100,000 cycles
• Payment Terms: TT or LC at sight
• Sample Order: Yes
• Warranty: 1 year
• MOQ: 500 pcs
• Supply Ability: 5,000 pcs per week
• Delivery Time: 40 days
• Port of Loading: Shenzhen
