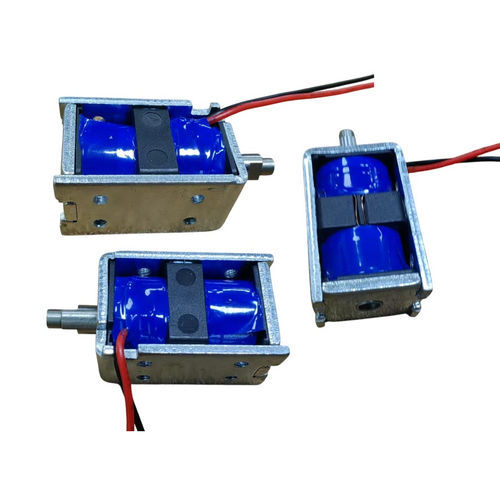

直線型ソレノイド WL1035

自動保全コンパクト24V

概要
Weilong AS 1035 (WL1035) プッシュプルラッチ電磁石は、短い電気パルスを直線運動に変換し、ストローク終端で継続電力なしにラッチ保持する電気機械式アクチュエータです。低消費・高速応答が求められるコンパクトな設置向けに設計されています。

動作原理
短いパルスによりコイルが磁場を発生し、プランジャーを前後に移動させます。パルス後は永久磁石や機械的ラッチがプランジャーを保持し、継続電流を不要にして発熱と消費電力を低減します。

用途

• アクセス制御：スマートロック、電子ストライク
• 自販機やディスペンス機構
• 携帯型・据え置き型の医療・診断機器
• 産業用自動化：バルブ、ゲート、グリッパー、ロボットエンドエフェクタ
• 自動車：ドアアクチュエータ、スイッチ機構
• スマート家具、荷物ロッカー、インテリジェントキャビネット

長所と短所

• 長所：パルス駆動により平均消費電力が非常に低く、継続電力不要で保持可能、発熱が少ない、コンパクト、高速応答。
• 短所：ラッチ機構により設計が複雑化する場合があり、専用のパルスドライバが必要になることがある。保持力の表記は仕様によって異なる（注意参照）。設計が不適切だと長期的に磁気・機械的劣化が生じる可能性あり。

トラブルシューティング（よくある問題）

• 動作しない：電源、配線、パルス条件、コイルの断線等を確認してください。
• ラッチしない：磁石の位置ずれ、機械的障害、パルスの極性や時間を確認してください。
• 過熱：許容より長いデューティや誤った電圧が原因です。
• 応答遅延：摩擦、異物、取り付け公差を点検してください。

製品データ（主要項目）

• ブランド：Weilong
• 型番：AS 1035 (WL1035)
• 定格電圧(V)：DC 12V、18V、24V
• 定格電力(W)：24 W
• 動作形式：Pull / Push タイプ
• 保持力：ある場所で 280 GF（約2.75 N）、別の場所で 20 N と表記あり — 発注前に確認してください
• ストローク(mm)：3–8 mm（カスタマイズ可、典型 4–8 mm）
• リセット時間：0.2 s ON、1.8–2 s OFF（例）
• 寿命：100,000 サイクル
• 認証：CE、RoHS、ISO9001
• 材質：高品質磁性鉄
• リード線長さ：200 mm
• 取付方式：ねじ取付
• 寸法公差：±0.1 mm
• 絶縁クラス：B（130°C）
• 耐電圧試験：AC 600V 50/60Hz 2 s
• 動作温度：-10°C〜100°C
• デューティ：パルス動作、1–100% 範囲（例：0.2 s ON / 1.8 s OFF）
• MOQ：1000 個；供給能力：週 5000 個；納期：深センから 30 日
• 支払条件：TT または 視認信用状（LC）；保証：1 年

ユニットの特徴

• ハウジング：炭素鋼に亜鉛めっき、滑らかな表面。耐食性のため 96 時間塩水噴霧試験済み。
• プランジャー：炭素鋼、直径 4–10 mm、亜鉛めっき。
• コイル：純銅巻線で温度上昇を制御。
• 電気仕様例：抵抗 6 Ω、電流 約12 A、消費電力 24 W。
• 使用電圧：DC 12V / 18V / 24V、ストローク 3–8 mm 設定可。

技術仕様

• ブランド：Weilong
• モデル：AS 1035 (WL1035)
• 定格電圧：DC 12 V、18 V、24 V
• 定格電力：24 W
• 抵抗：6 Ω（例）
• 動作電流例：約12 A
• ストローク：3–8 mm（設定可能、典型 4–8 mm）
• 保持力：280 GF（および別表記で 20 N） — 用途に応じて確認してください
• リード線長：200 mm
• ハウジング：亜鉛めっき炭素鋼（塩水噴霧試験済）
• プランジャー：亜鉛めっき炭素鋼（Ø 4–10 mm）
• 絶縁クラス：B（130°C）
• Hi-Pot：AC 600 V 50/60 Hz 2 s
• 寿命：100,000 サイクル
• デューティ例：0.2 s ON、1.8–2 s OFF（範囲 1–100%）
• 動作温度：-10°C〜100°C
• 取付：ねじ式
• 認証：CE、RoHS、ISO9001
• MOQ / 供給 / 納期：MOQ 1000 個；約 5000 個/週；深センから 30 日
