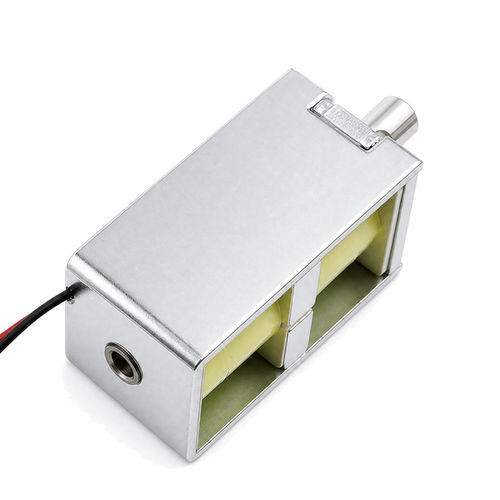

直線型ソレノイド WL1253

自動保全コンパクト双安定

製品概要
WL1253は、永久磁石による機械的ラッチでピストン位置（伸長/収納）を維持するバイスタブル（ラッチ）型のリニアソレノイドです。短い極性パルスで状態を切り替え、ラッチ状態では電力を消費しないため、バッテリー駆動や低消費電力のシステムに適しています。

主要な機能説明
WL1253はコイル、永久磁石、ピストン（プランジャ）、ハウジングで構成されます。適切な極性の短い直流パルスが磁界を反転または強化してピストンを移動させ、永久磁石がその位置を電力なしで保持します。ストローク典型値：6 mm（カスタム可）。動作電圧はモデルにより概ね最大DC36Vまで。

動作原理
本機は電磁石と永久磁石を組み合わせています。永久磁石が電源オフ時でもピストンを保持します。正しく極性付けしたDCパルスを印加すると、一時的な磁界が発生し永久磁石の磁界を打ち消すか強めるため、ピストンが反対の安定位置へ移動します。パルス後は永久磁石が新しい状態を保持します。

主な特徴

• バイスタブル動作：ラッチ時の消費電力ゼロ。
• 短時間パルス動作により発熱が抑えられ、間欠駆動に適する。
• 内部永久磁石によりサイズ当たりの保持力が高い。
• 高速応答、コンパクト設計。磁気シールドの選択肢あり。
• 典型的なパルス幅：20–100 ms 等。WL1253は最大DC36 Vを想定。

設計上の注意点（よくあるミスを避けるために）

• 常時通電モード：連続駆動を避ける。コイルの過熱を防ぐためパルス幅を通常20–100 msに制限する。
• 極性の誤り：Hブリッジや双方向ドライバを使用する。単方向トランジスタ駆動では極性反転できない。
• 逆起電力：パルス終了時の電圧スパイク防止にフライバックダイオードやツェナーダイオードを使用する。
• 過負荷：最大保持力を超えないこと。過負荷保護のため機械的ストップを設ける。
• 電源不足：突入電流に対応できる電源を選定する（12 Vで1–2 A程度が典型）。
• 強磁性体の干渉：近傍の鉄鋼部材は磁束をそらすため避け、非磁性の取り付け材を推奨する。
• 脱磁：高温や誤った連続パルスにより永久磁石が劣化するので、温度とパルス条件を規格内に保つ。

技術仕様（抜粋）

• Brand: Weilong Technology
• Model Number: WL1253
• Rated Voltage: DC 36V
• Rated Power: 30.9 W
• Work Model: Push-Pull Type
• Holding Force: 3000 GF
• Stroke (mm): 6 mm（カスタム可）
• Reset Time: 0.2 s
• Service Life: 100,000 cycles
• Certification: CE, RoHS, ISO9001
• Material: Superior magnet iron
• Lead Wire Length: 200 mm
• Install Style: Screw
• Tolerance of Dimension: +/- 0.1 mm
• Water-proof: None (non-IP rated)
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Pushing Force: 600 GF
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Thread Depth (mm): /
• Payment Term: TT, or LC At Sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per Week
• Delivery Time: 30 Days
• Port of Loading: Shenzhen

利点と欠点

• 利点：ラッチ時の待機電力ゼロ、保持時の発熱が少ない、メカニカルメモリ（停電時も位置保持）、コンパクトで間欠駆動に適した長寿命。
• 欠点：双方向駆動（Hブリッジ）が必要、連続給電型ソレノイドより引張力が小さい場合が多い、非常に高頻度のスイッチングには不向き、強外部磁場に敏感。

トラブルシューティングのポイント

• ラッチしない（動くが保持しない）：パルス幅が短いか磁石が劣化。50–100 msに増やす、磁石交換を検討。
• 全く動かない：コイルの断線/短絡、機械的な詰まり、ドライバ故障。コイル抵抗測定、ピストン穴の清掃、ドライバ出力確認を行う。
• ラッチが断続的：極性誤差、パルス電流不足、機械的ジャム。極性確認、電源安定化（コイル近傍に低ESRコンデンサ）を行う。
• 負荷下で保持しない：外部荷重が保持力を超えるか、取付に鉄材が干渉している。より強力な機種または非鉄製取り付けを使用。
• パルス時の過熱：ファームウェアのパルス幅を確認、トランジスタがオンしっぱなしにならないようハードウェア保護を追加。

用途
代表的用途：スマートロック、メーター用遮断弁、携帯型医療機器（バルブ/制御）、EVのロック機構、券売機、入退室管理、IoTアクチュエータおよび電力を供給せずに状態を保持する必要のある低消費自動化機器。

技術仕様（要約）

• Model: WL1253
• Rated Voltage: DC 36V
• Rated Power: 30.9 W
• Work Type: Push-Pull (bi-stable)
• Holding Force: 3000 GF
• Pushing Force: 600 GF
• Stroke: 6 mm (customizable)
• Reset Time: 0.2 s
• Service Life: 100,000 cycles
• Certifications: CE, RoHS, ISO9001
• Material: Superior magnet iron
• Lead Wire Length: 200 mm
• Mounting: Screw
• Dimension Tolerance: +/- 0.1 mm
• Waterproof: None (not IP rated)
• Insulation Class: B
• Operating Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• MOQ: 1000 pcs
• Supply Capacity: 5000 pcs/week
• Typical lead-time: 30 days
