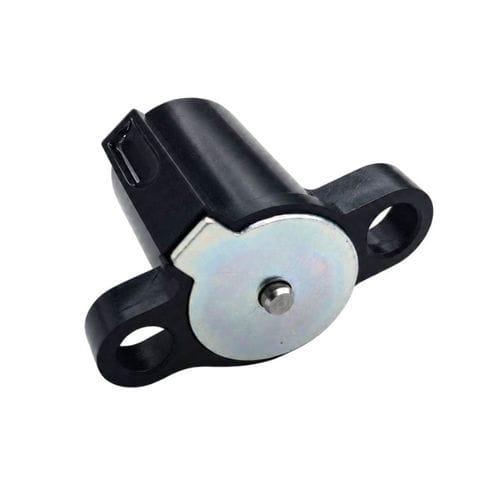

保持型ソレノイド WL2334

直線型ロックロック

概要
管状ラッチ式ソレノイドは、バイスタブル（ラッチ）機構を備えたコンパクトな電磁アクチュエータで、直線運動を提供します。作動後に連続電力を必要とせず位置を保持できるため、消費電力と発熱が低減されます。一般的な構成要素は、管状ハウジング、精密巻線、プランジャーアセンブリ、オプションの永久磁石、復帰機構および取り付け機構です。主な用途：アクセス制御、スマートロック、自動販売機、産業用オートメーション、医療機器、セキュリティ機器など。

特長

• 高い磁気効率を実現するコンパクトな管状構造。
• ラッチ機構により切替時のみエネルギーを消費し、低消費電力を実現。
• 静音で信頼性の高い保持性能。
• 用途に合わせて複数の電圧、ストローク、保持力の選択が可能。
• 耐久性のある設計で取り付けが容易。

用途

• スマートドアロック、キャビネットロック、ホテルのセキュリティ機器（バッテリー駆動ソリューション）。
• 自動販売機のロック・分配機構。
• 産業用オートメーション：駆動、位置決め、インターロック。
• 小型・低騒音が求められる医療機器や自動医療キャビネット。
• 自動車の作動（給油口、セーフティ機構）、通信機器、銀行・ロッカーシステム。

長所と短所

• 長所：省エネルギー（保持に連続電流不要）、応答速度が速い、静音、小型、電圧/ストローク/力の幅広い選択肢、長寿命。
• 短所：基本的なプッシュプル型より内部構造が複雑（コスト増の可能性）、電源の不安定に敏感、高温で永久磁石が劣化することがある、モーター駆動のアクチュエータに比べてストロークが短い傾向。

トラブルシューティングと保守

• 正しいラッチ/リリースのために定格電圧に合った供給電圧を確認してください。
• 配線やコネクタの緩み、損傷、腐食を点検してください。
• ソレノイドが動作しない場合はコントローラやヒューズを確認してください。
• プランジャーの動きが悪い場合は、管状ハウジングやプランジャー周辺のほこりや異物を清掃してください。
• 過負荷、不適切な電圧、換気不足による過熱に注意し、コイル絶縁の損傷を防いでください。
• 保持力低下は磁気劣化の兆候、騒音や振動は取り付けの緩みや摩耗部品が原因の可能性があります。

選定方法
必要な動作電圧、保持力（安全余裕を含む）、ストローク長（力を最適化）、使用周期（間欠/連続）、周囲条件（温度、湿度、防水要否）、応答速度、想定寿命、取り付け条件および必要なカスタムプランジャーや取り付けオプションを評価して選定してください。

管状ラッチ式 vs フレームラッチ式 — 主な違い
設計と磁回路：管状（閉じた鋼管）はより高い磁気効率と力密度を提供します。一方フレーム（C/Dフレーム）は開放型で磁気効率が低めです。管状タイプは一般的に環境保護性、耐衝撃・振動性、寿命に優れ、フレームタイプはクリーン環境や大量生産でコスト効率が高い場合があります。

製品データシート概要
WL2334 管状ラッチ式ソレノイドの技術概要、動作上の注意、用途、特長、トラブルシューティング、選定アドバイスを提供します。データシートには定格電圧、消費電力、力および生産/供給情報の表が含まれます。

よくある質問（抜粋）

• Q: 管状ラッチ式ソレノイドとは？ A: 連続電力を必要とせず位置を保持するために磁気または機械的ラッチを利用する電磁アクチュエータです。
• Q: どのように省エネになるのか？ A: 位置切替時のみエネルギーを消費し、プランジャーは通電無しでラッチされます。
• Q: 利用可能な電圧は？ A: 一般的な電圧は6V DC、12V DC、24V、48V、89V DC等；カスタム電圧も可能です。
• Q: 連続使用は可能か？ A: 主に間欠動作向けに設計されており、連続使用は過熱を招く可能性があります。

技術仕様

• Brand: Weilong Technology
• Model Number: WL2334
• Rated Voltage (V): DC 12V, 24V, 48V to 89V
• Rated Power (W): 7 - 14.4 W
• Work Model: Pull-Push Type
• Holding Force: 5 N (push force: 200 gf)
• Stroke: Customized
• Reset Time: 1 s
• Service Life: 200,000 cycles
• Certifications: CE, RoHS, ISO9001
• Material: Carbon steel housing
• Lead Wire Length: 200 mm
• Install Style: mounted with screw hole for easy setup
• Tolerance of Dimension: +/- 0.1 mm
• Water-proof: None (standard)
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1 - 100%
• Thread Depth: /
• Payment Term: TT or LC at sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 500 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 days
• Port of Loading: Shenzhen
