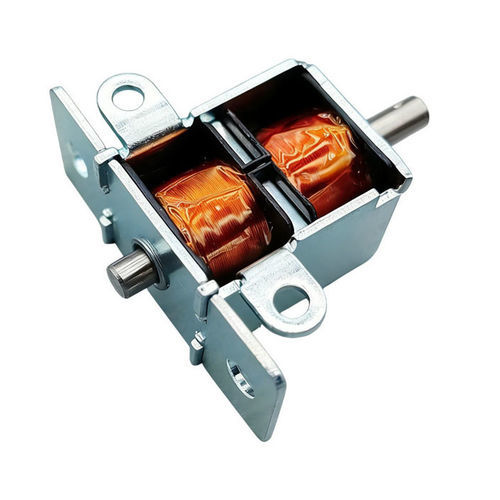

プッシュトゥ クローズラッチ WL0726

ロックシステムプルトゥオープンプッシュ オープン式

概要
WL 0726 ラッチ式ソレノイドロックは、自動化システムやセキュリティ用途向けに設計されたコンパクトで省エネの双安定型電磁ロックです。継続的な通電なしで施錠／解錠状態を維持し、状態を切り替えるには短いパルスのみが必要です。スマートロッカー、販売機、キオスク、ATM、医療用キャビネット、各種 IoT／産業機器に適しています。直流6V、12V、24Vの選択肢があり、長寿命、低発熱、調整可能な保持力・ストロークを実現しています。

構造と動作原理
本体はコイルとプランジャーを中心とする双安定機構で構成され、永久磁石または機械的ラッチにより連続励磁なしで位置を保持します。動作はパルス制御（通常20〜100ms）または極性反転による双安定切替で行います。用途に応じてフェールセーフ／フェールセキュア動作に対応するバリエーションがあります。

主な機能

• 省エネの双安定設計：連続電流不要で位置を保持。
• 高速応答と長寿命（標準で約200,000サイクル）。
• 取り付けや施錠要件に応じた保持力・ストロークの調整が可能。
• 電圧オプション：DC 6V / 12V / 24V。
• プッシュ／プルの直線動作モード（プランジャーの押引き）。

用途

• スマートロッカー、宅配ロッカー、自動貸出保管庫。
• 販売機、発券システム、自動化キオスク、ATM。
• 医療用ストレージキャビネットや診断機器の収納部。
• 自動車の収納部ロックや各種アクセスコントロールシステム。
• 産業用オートメーション、IoTデバイス、スマートホーム機器。

利点

• 連続通電型ソレノイドに比べ極めて低消費電力で、バッテリー駆動システムにも適合。
• 低発熱で運用寿命が長い。
• コンパクトで軽量、狭小スペースへの組み込みが容易。
• 電圧、ストローク、保持力のカスタマイズが可能。
• 用途に応じてフェールセーフ／フェールセキュア設定が可能。

欠点

• 正確なパルス制御用の電子回路が必要で、システムの複雑化を招く。
• 単純な非ラッチ型ソレノイドより初期コストが高くなる場合がある。
• 設計によってはリセット時間やピーク保持力が連続駆動型と差異が生じる場合がある。

トラブルシューティング（概要）

• ロックが動作しない：電源電圧、パルス信号（20〜100ms）、配線、コイルの導通を確認。
• 動作するがラッチしない：仕様内でパルスエネルギー／時間を増やす。内部ラッチ／磁石、機械的整列を点検。
• 保持力不足：安定した電圧か確認。より高力モデルを検討。摩耗や異物を確認。
• コイル過熱：連続通電を避ける。正しい電圧を使用し、デューティ比を下げる。
• 動作が不安定：電気接続を確実にする。安定したドライバ回路を使用。環境対策にIP保護筐体を検討。
• 振動や異音：取付ネジや整列を確認。摩耗部品を交換。
• 一方向に固着：双安定型は逆パルスの適用を確認。詰まりを除去。故障ユニットは交換。

設計および統合ガイダンス
用途要件（スペース、環境、フェールモード、電源）を明確にする。電気パラメータ（電圧：6/12/24V DC、パルス20〜100ms、電流／出力）と機械パラメータ（典型ストローク5〜10mm、必要保持力、プランジャー形式、取付構造）を定義する。磁気ラッチと機械ラッチのトレードオフを評価する。熱／デューティ上の余裕を確保し高品質のコイル線を選定する。屋外用途はIP等級や耐食処理を指定する。適切なドライバ（MOSFET等）でパルスもしくは極性反転制御を実装し、任意で状態フィードバックを追加する。サイクル、熱、振動、塩水噴霧等で信頼性評価を行う。カスタマイズ項目：電圧、ストローク、力、取付、コネクタ、表面処理など。

技術仕様

• Brand: Weilong Technology
• Model Number: WL 0726
• Rated Voltage (V): DC 6V, 12V, or 24V
• Rated Power (W): 14–25 W
• Work Mode: Push and Pull Linear
• Holding Force (N): 1–10 N
• Stroke (mm): 5–10 mm (customizable)
• Reset Time(s): 1 s ON, 9 s OFF
• Service Life: 200,000 cycles (typical)
• Certification: CE, ROHS, ISO9001
• Material: Superior magnet iron
• Lead Wire Length (mm): 200 mm
• Install Style: Screw mounting
• Tolerance of Dimension: +/- 0.1 mm
• Water-proof: None (standard)
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0 N
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Payment Term: TT or LC At Sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 Days
• Port of Loading: Shenzhen
