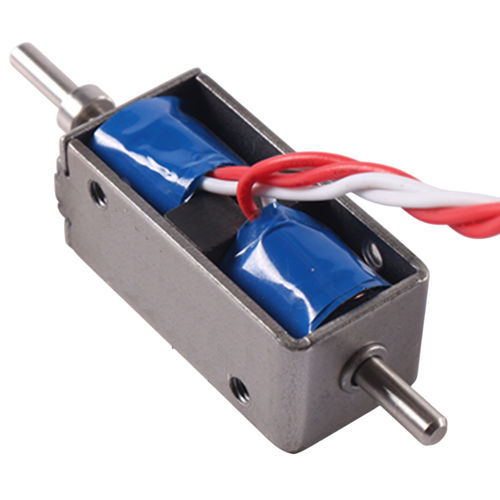

保持型ソレノイド WL 0735自動保全コンパクト双安定
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 保持型, 自動保全
- その他の特徴
- コンパクト, 機械式ロック, 永久磁石式, オープンフレーム, 双安定, 24V, プッシュプル, DC
- 電圧
12 V, 24 V
- 強度
2 N
詳細
概要
マグネティックラッチソレノイドは、永久磁石を組み込んだオープンフレームの直線ソレノイドで、連続給電なしにプランジャーを保持します。低消費電力のバッテリ駆動や遠隔用途での位置保持が求められる用途に適しています。
ユニットの特長
動作は双安定（ビステーブル）で、短い駆動パルスでプランジャーを移動させ、永久磁石が給電なしで機械的に保持します。WL 0735はプル／プッシュタイプのオープンフレームユニットで、コンパクト機器への組み込みに適します。プランジャー端部、端子、取り付け穴のカスタム対応はMOQに基づき可能です。
製品データシート（概要）
Brand: Weilong Technology
Model Number: WL 0735
Rated Voltage (V): DC 12V or DC 24V
Rated Power (W): 14 W
Work Model: Pull Push Type
Holding Force (N): 2 N
Stroke (mm): Customized
Reset Time (s): 1 S
Service Life: 200,000 cycles
Certifications: CE, ROHS, ISO9001
Material: Carbon steel housing
Lead Wire Length (mm): 200
Install Style: mounted screw hole for easy set up
Dimension Tolerance: +/- 0.1 mm
Water-proof: none (no IP rating specified)
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0 N
Working Temperature: -10°C to 100°C
Duty Cycle: 1-100%
MOQ: 500 pcs
Supply Ability: 5000 pcs per week
Delivery Time: 30 days
Port of Loading: Shenzhen
Warranty: 1 year
用途
利点と欠点
追加情報
OEM向けカスタマイズ（力、ストローク、電圧、寸法、取り付け、プランジャー端、端子、取り付け穴）はMOQに応じて対応可能です。ラッチ動作は通常短いパルス（例：20–200 ms）で駆動し、ラッチ方式によりドライバ回路（Hブリッジや極性反転）が必要になる場合があります。
技術仕様
マグネティックラッチソレノイドは、永久磁石を組み込んだオープンフレームの直線ソレノイドで、連続給電なしにプランジャーを保持します。低消費電力のバッテリ駆動や遠隔用途での位置保持が求められる用途に適しています。
ユニットの特長
動作は双安定（ビステーブル）で、短い駆動パルスでプランジャーを移動させ、永久磁石が給電なしで機械的に保持します。WL 0735はプル／プッシュタイプのオープンフレームユニットで、コンパクト機器への組み込みに適します。プランジャー端部、端子、取り付け穴のカスタム対応はMOQに基づき可能です。
製品データシート（概要）
Brand: Weilong Technology
Model Number: WL 0735
Rated Voltage (V): DC 12V or DC 24V
Rated Power (W): 14 W
Work Model: Pull Push Type
Holding Force (N): 2 N
Stroke (mm): Customized
Reset Time (s): 1 S
Service Life: 200,000 cycles
Certifications: CE, ROHS, ISO9001
Material: Carbon steel housing
Lead Wire Length (mm): 200
Install Style: mounted screw hole for easy set up
Dimension Tolerance: +/- 0.1 mm
Water-proof: none (no IP rating specified)
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0 N
Working Temperature: -10°C to 100°C
Duty Cycle: 1-100%
MOQ: 500 pcs
Supply Ability: 5000 pcs per week
Delivery Time: 30 days
Port of Loading: Shenzhen
Warranty: 1 year
用途
- スマートロック＆アクセス制御：電子錠、スマートキャビネット、宅配ボックス、ホテル用ロック、自動販売機扉 — 低待機電力と停電時の保持のために選ばれます。
- 産業用オートメーション：位置保持、仕分け・供給システム、安全インターロック、機械的ホールドアクチュエータ — 継続的な電流なしで位置を維持します。
- 自動車システム：給油口ロック、EV充電口ロック、シートや機構のロック、電子ラッチ制御 — バッテリ節約と低発熱。
- 医療機器：携帯型診断機器、薬剤分配機、医療用キャビネット — バッテリ駆動機器に適しています。
- スマートホーム＆IoT：スマート郵便受け、インテリジェントロッカー、自動引き出し、家電ロック — 省エネで信頼性の高い切替。
- 決済＆自販機：チケット端末、コイン式機器、POSロックモジュール、ATM機構 — 継続給電なしで状態を保持します。
- エネルギー＆ユーティリティ：スマートメーター、遮断器ロック、遠隔スイッチギア、太陽光/バッテリー系のリレー — 長期的なエネルギー節約。
利点と欠点
- 利点：保持電流ゼロ、低発熱、長寿命、高速応答、安定した保持力、バッテリ駆動機器に適したビステーブル動作。
- 欠点：状態変更にパルス制御または極性反転が必要、極性に敏感、駆動回路が複雑、極めて高速な繰り返し動作には不向きな場合がある。
追加情報
OEM向けカスタマイズ（力、ストローク、電圧、寸法、取り付け、プランジャー端、端子、取り付け穴）はMOQに応じて対応可能です。ラッチ動作は通常短いパルス（例：20–200 ms）で駆動し、ラッチ方式によりドライバ回路（Hブリッジや極性反転）が必要になる場合があります。
技術仕様
- Model: WL 0735
- Brand: Weilong Technology
- Rated Voltage: DC 12V or DC 24V
- Rated Power: 14 W
- Work Model: Pull Push Type
- Holding Force: 2 N
- Stroke: Customized
- Reset Time: 1 s
- Service Life: 200,000 cycles
- Certifications: CE, ROHS, ISO9001
- Material: Carbon steel housing
- Lead Wire Length: 200 mm
- Installation: mounted with screw holes
- Dimension Tolerance: +/- 0.1 mm
- Waterproof: none (no IP rating)
- Insulation Class: B
- Hi-Pot Test: AC 600V 50/60Hz 2s
- Non-excitation Holding Force: 0 N
- Operating Temperature: -10°C to 100°C
- Duty Cycle: 1-100%
- MOQ: 500 pcs
- Supply Ability: 5000 pcs/week
- Delivery Time: 30 days
- Port of Loading: Shenzhen
- Warranty: 1 year
