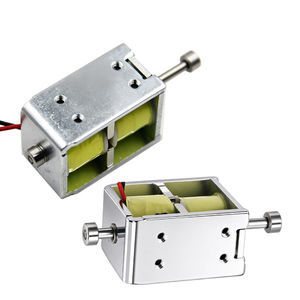

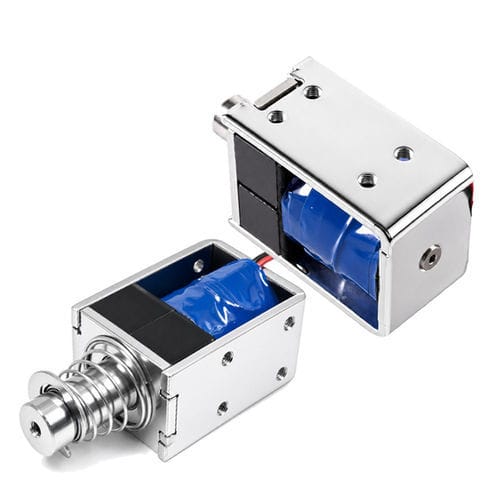

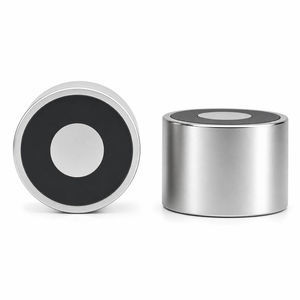

保持型ソレノイド WL1037

ロック自動保全超小型

製品概要
WL1037 は、ラッチ式（両安定）プッシュプルタイプの直流ソレノイドで、連続通電が望ましくないロックや保持用途向けに設計されています。永久磁石でラッチし、状態変更時に短い直流パルスのみを必要とするため、バッテリー駆動や省電力システムに適しています。

主な特長

• 両安定（二位置）動作：連続電流なしで位置を保持。
• パルス駆動：ミリ秒単位の切替で保持時の消費電力が低い。
• 単コイル（極性反転が必要）または二重コイルの構成が選択可能。
• コンパクト設計で高い力積比を実現。
• 筐体選択：オープン、チューブ型（耐湿）、完全密閉（IP65/IP67対応可）。

製品詳細

• Brand: Weilong Technology
• モデル: WL1037
• 定格電圧: DC 24.0 V（その他 3V、5V、12V、48V）
• 定格電力: 12.3 W
• 作動方式: Push-Pull
• 保持力: 2.6 N（典型）
• ストローク: 10 mm（2–15 mmでカスタマイズ可）
• リセット時間: 0.2 s
• 耐久回数: 約500,000サイクル
• 絶縁等級: B; 耐電圧(Hi-Pot): AC 600V 2s
• リード線長: 200 mm; 取り付け方法: ねじ
• 使用温度: -10°C〜100°C
• 使用率: モデル依存（パルス／断続動作推奨）
• 認証: CE、RoHS、ISO9001
• 最小発注量: 1000個; 供給能力: 5000個/週; 納期: 深圳より約30日

動作原理
永久磁石とコイルによる磁束でプランジャをラッチします。極性制御された短い直流パルス（または反対側コイルの駆動）で磁気ラッチを克服しプランジャを移動させ、パルス終了後は永久磁石の磁束が通路を閉じて電流無しで保持します。

利点

• 保持時の消費電力が非常に低く、バッテリー機器に適する。
• 待機時に発熱がなくコイル寿命・信頼性が向上。
• 停電時も最後の状態を保持する（fail-last）。
• コンパクトで高い出力密度。

注意点

• 単コイルは極性反転（Hブリッジ）または二重コイルドライバが必要。
• フォールト時の自動復帰機構は内蔵されないため、フェイルセーフが必要な場合は追加機構を検討。
• パルス時間が重要：短すぎるとラッチしない、長すぎると発熱の原因。
• 磁石や精密組立のため単純ソレノイドよりコストが高い。

用途

• 電子錠、キャビネットやアクセスコントロールのロック。
• バッテリー駆動機器：メーター、携帯機器、ポータブル機器。
• 自販機、券売機、ディスペンサー類。
• 産業用自動化：ダンパ、ディバイダ、パイロット弁など連続給電が難しい用途。
• 自動車の接点やラッチ機構での低保持電流用途。

トラブルシューティング概要

• 電気的確認：入力電圧、パルスの振幅/時間/極性、コイルの導通と絶縁を確認。
• 機械的確認：プランジャ穴の清掃、整列と空隙の点検、スプリングの状態確認。
• ラッチ特有の不具合：セット/リセットパルス不足、脱磁、プランジャの固着—駆動信号の修正、清掃/整列、部品交換で対応。

主な仕様（キー値）

• Brand: Weilong Technology
• モデル: WL1037
• 定格電圧: DC 24.0 V
• 定格電力: 12.3 W
• 作動方式: Push-Pull
• 保持力: 2.6 N
• ストローク: 10 mm（カスタム可）
• リセット時間: 0.2 s
• 耐久回数: 500,000サイクル
• 認証: CE、RoHS、ISO9001
• リード線長: 200 mm; 取り付け: ねじ; 寸法許容差: ±0.1 mm
• 防護: 標準は無（チューブ型/密閉型でIP対応可能）
• 動作温度: -10°C〜100°C; 絶縁等級: B; Hi-Pot: AC 600V 2s
• MOQ: 1000個; 供給能力: 5000個/週; 納期: 約30日; 港: Shenzhen
