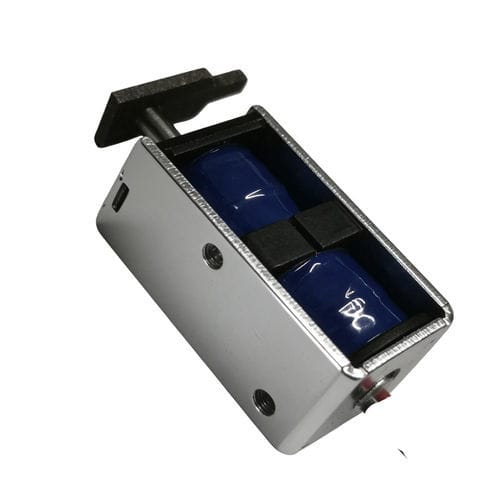

保持型ソレノイド WL0724

直線型自動保全双安定

概要
DCラッチソレノイドは、短い電気パルスと機械的または磁気によるラッチでプランジャ位置を切替・保持する双安定（ビステーブル）電磁アクチュエータです。連続通電が不要なため発熱と消費電力を抑え、コンパクトで応答が速く寿命が長いのが特長です。制御システム、産業用オートメーション、スマート機器の信頼性の高い切替用途向けに設計されています。

動作原理
電圧パルスがプランジャを新しい位置へ移動させ、電源が切れた後は機械的ロックまたは永久磁石で位置が保持されます。逆極性または逆方向のパルスでプランジャは初期位置に戻ります。

主な特長と利点

• 省エネルギー：状態変更に短パルスのみを使用し、保持電流は不要。
• コイルの断続駆動により発熱を低減。
• バッテリー駆動や携帯機器に適したコンパクト設計。
• オートメーションの切替に適した高速応答。
• 適切なデューティとメンテナンスで長寿命。

利点

• 連続通電不要で位置を保持し、エネルギー効率を向上。
• 動作時の発熱が最小限。
• 仕様内で使用すれば寿命が延びる。
• 小型で安定した切替性能。
• バッテリー駆動用途に適合。

注意点

• 極性反転や逆パルスが必要なため制御回路が複雑になり得る。
• 永久磁石を用いる設計では初期コストが高くなる場合がある。
• 保持力は連続使用型ソレノイドより低い場合がある。
• 磁気回路設計や組立精度に性能が依存する。

典型的な用途

• 自動販売機の製品排出メカニズム。
• 停電時に状態を保持する必要のあるスマートロックやアクセス制御。
• 携帯型医療機器や精密流体制御システム。
• アクチュエータの切替・位置決めを行う産業用オートメーション。
• 家電、スマートメーター、通信機器、自動車システム。

トラブルシューティング要約

• 作動しない：供給電圧、配線、制御信号、コイル抵抗を確認。
• 動作が遅い／プランジャが固着：ガイドチューブを点検・清掃し、指定があれば潤滑、変形部品は交換。
• 過熱：定格電圧を確認し、デューティを下げ冷却を改善。
• ラッチ不良：磁力、パルス制御の精度、磁気回路の整合を確認。
• 異音：取り付けを締め、摩耗したガイド／プランジャを交換し、必要ならダンピングを追加。

選定／購入チェックリスト

• 動作電圧（一般的：12 V / 18 V / 24 V DC）; コイル定格を確認。
• 必要なストローク（一般的2–20 mm；WL0724は3–8 mmでカスタム可能）。
• 必要な保持力および作動力。
• 応答時間と要求される切替速度。
• デューティサイクルと想定稼働頻度。
• 設置スペース、取付方式、プランジャ動作（引き／押し）。
• 環境条件：温度、湿度、粉じん、振動。
• 期待寿命（サイクル数）および信頼性試験。
• カスタマイズ項目：電圧、ストローク、防水、プランジャ形状。

製品データシート（抜粋仕様）
Brand: Weilong
Model Number: WL0724
Rated Voltage (V): DC 12V, 18V and 24V
Rated Power (W): 24 W
Work Model: Pull Push Type
Holding Force (N): 280 GF
Stroke (mm): 3-8 MM Customized
Reset Time (s): 0.2S ON, 2S OFF
Service Life: 100 Thousand Times
Certification: CE, ROHS, ISO9001
Material: Superior Magnet Iron
Lead Wire Length (mm): 200 MM
Install Style: Screw
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 100°C
Duty Cycle: 1-100%

技術仕様

• Brand: Weilong
• Model: WL0724
• 定格電圧: DC 12V, 18V, 24V
• 定格電力: 24 W
• プランジャ形状: 引き / 押し
• 保持力: 約280 GF
• ストローク: カスタム可 3–8 mm
• 典型リセット時間: 0.2 s ON, 2 s OFF
• 寿命: 約100,000サイクル（メーカー値）
• 絶縁クラス: B; 耐電圧: AC 600V 2 s
• リード線長: 200 mm
• 取付: ねじ式
• 寸法公差: ±0.1 mm
• 使用温度: -10°C ～ 100°C
• デューティ比: 1–100%
• 認証: CE, RoHS, ISO9001
• 保証: 1年
