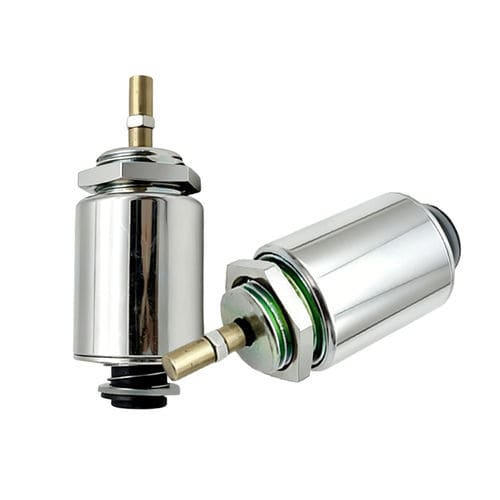

電磁弁用ソレノイド WL2532

直線型ロック高性能

製品概要
このチューブ型プッシュプルソレノイドは、密閉されたチューブハウジング内で電気エネルギーを直線運動に変換します。設計により磁気効率が高く損失が小さいため、産業用途での信頼性ある保護を実現します。主な用途は自動化機器、販売機、ロッキング機構、医療機器、自動車用アクチュエータなどです。

チューブ型プッシュプルソレノイドとは？
本体はコイル、鉄性のプランジャー、チューブハウジングで構成されます。コイルに通電すると磁場が発生し、プランジャーが内側（吸引）または外側（押し出し）に移動します。通電を停止すると戻りバネでプランジャーが元の位置に戻ります。オープンフレームタイプに比べ、チューブ型は高い力密度、優れた保護性、良好な繰返し精度を提供します。

主な特長

• 高効率のチューブ形状でコンパクト
• 低損失で高い出力力
• 高速応答と精密な直線運動
• 保護されたハウジングにより産業環境での信頼運転が可能
• 安定した性能と長寿命
• ストローク、電圧、力のカスタマイズが可能
• 静音動作でセンシティブな機器にも適合

動作原理
コイルに電流が流れると磁場が発生し、プランジャーがチューブ軸方向に引き寄せられまたは押し出されます。通電停止時は戻りバネでプランジャーが復帰します。位置決めやスイッチング用途に適した、繰返し可能で迅速な直線駆動を実現します。

適用分野
コンパクトで信頼性の高い力を発揮するため、産業用自動化、自動車（ロック、バルブ、アクチュエータ）、医療機器（制御・診断機構）、販売機、事務機器など、短い精密ストロークを必要とする自動化装置に広く使用されます。

利点

• 効率的な磁気回路により低消費で高出力
• 省スペースのチューブ形状でコンパクト設計に有利
• 粉塵などからの保護により寿命向上
• アクチュエータ用途に適した高速直線運動
• ストローク、電圧、力、取り付けのカスタム対応

欠点

• 最大力は移動開始時に発生し、ストロークに沿って低下する
• 使用率（デューティ）が守られないと過熱の可能性
• 単純なオープンフレーム型より高価な傾向
• 用途に合わせたストローク、電圧、力の慎重な選定が必要

トラブルシューティングガイド
よくある確認項目：動作しない（電源電圧、配線、コイル導通を確認）；力が弱いまたは不安定（入力電圧、過負荷、プランジャー周辺の異物や摩耗を点検）；過熱（デューティと動作モードを確認）；異音や固着（アライメント、取付、プランジャー摩耗を点検）。定期点検と適切な機種選定で最適な長期性能を維持できます。

製品仕様書
Brand: Weilong Technology
Model Number: WL2532
定格電圧: DC 12V or 24V
定格電力: 7–10 W
動作方式: Push and Pull
保持力: 300 Gf
ストローク: 2–5 mm (カスタマイズ可)
動作: Continuous
寿命: 約200,000サイクル
認証: CE, ROHS, ISO9001
材質: Superior magnet iron
リード線長: 200 mm
取付方式: Screw
寸法許容差: ±0.1 mm
防水: None
絶縁クラス: B
耐電圧試験: AC 600V 50/60Hz 2s
無励磁保持力: 0
使用温度: -10°C〜100°C
デューティ比: 1–100%
ねじ深さ: /
支払条件: TT or LC at sight
サンプル注文: Yes
保証: 1 year
MOQ: 1000 pcs
供給能力: 5000 pcs/week
納期: 30 days
出荷港: Shenzhen

技術仕様

• ブランド: Weilong Technology
• モデル: WL2532
• 定格電圧: DC 12V / 24V
• 定格電力: 7–10 W
• 動作モード: Push and Pull
• 保持力: 300 Gf
• ストローク: 2–5 mm (カスタマイズ可)
• 寿命: 約200,000サイクル
• 絶縁クラス: B
• 使用温度: -10°C〜100°C
• 認証: CE, ROHS, ISO9001
• MOQ: 1000 pcs
• 生産能力: 5000 pcs/week
