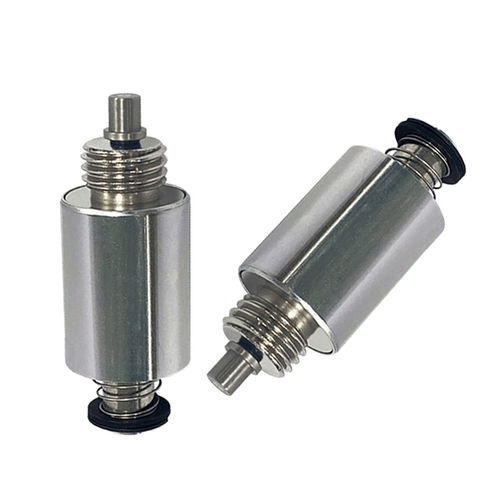

電動アクチュエータ WL2432

リニア電磁ピストンスプリングリターン

製品概要
チューブ型ソレノイドアクチュエータは、電気エネルギーを制御された直線運動に変換する精密な直線電磁アクチュエータです。筒状の構造（コイル、プランジャ、復帰スプリング）はコンパクトな形状で高い力密度を実現し、応答が速く、長寿命で連続運転下でも安定した性能を提供します。プッシュ／プルいずれの構成でも使用でき、統合が容易で保守が最小限になるよう設計されています。

動作原理
コイルに通電するとチューブ内部に磁場が発生し、内部プランジャが引き寄せられて直線運動を生じます。通電を切ると復帰スプリングがプランジャを元の位置に戻します。チューブ形状は効率的な磁気回路を形成し、与えられたサイズで最大の力を引き出します。性能はコイルの出力、印加電圧、デューティサイクル、エアギャップに依存します。

主な特長

• コンパクトなチューブ形状で高い力／サイズ比を実現。
• 高速応答に適し、高速スイッチングや精密なON/OFF制御に対応。
• 長寿命・高サイクル数を想定した設計。
• 複数の電圧・ストローク長でさまざまな用途に対応。
• シールされたチューブ設計により耐久性・環境耐性を向上（標準バリアントは防水なし）。
• 両側取付け、ねじ穴による簡易取付けなど柔軟な取付オプション。

用途

• 産業用オートメーション：位置決め、排出、クランプ、スイッチ機能。
• バルブ制御・流体制御システム。
• 精密な直線動作を必要とする医療機器。
• 自動販売機・分配装置。
• アクセス制御・電子ロック。
• 自動車の作動機構・制御システム。
• ロボティクス・スマートファクトリーシステム。

利点と欠点（要約）

• 利点：コンパクト、応答が速い、低メンテナンスで信頼性の高い動作、高い力／サイズ比、複数電圧オプション、幅広い産業用途。
• 欠点：電動シリンダやリニアモータと比べてストロークが限定的；長ストロークでは力が低下する；連続高負荷時のコイル発熱は熱管理が必要；ズレに敏感で過酷環境では保護が必要な場合あり。

技術仕様

• Brand: Weilong Technology
• Model number: WL 2432
• Rated voltage: DC 12 or 24 V
• Rated power: 10–15 W
• Work model / lifecycle: 100,000 lifespan cycles (table entry)
• Push / Pull force: ~100 gf at 10 mm stroke (as listed)
• Stroke: 3–10 mm
• Reset time: listed as 1 s / 3 s off (table entry)
• Service life: 300,000 cycles (table entry)
• Certifications: CE, ROHS, ISO9001
• Material: Carbon steel housing with zinc plated coating
• Lead wire length: 200 mm
• Install style: both sides with three mounting screw holes
• Dimensional tolerance: +/- 0.1 mm
• Water-proof: None (standard variant)
• Insulation class: F (150°C)
• Hi-Pot test: AC 600 V 50/60 Hz 1 s
• Non-excitation holding force: 0
• Working temperature range: -10°C to 100°C
• Duty cycle: 1–100% (depends on variant and thermal management)
• Payment terms: TT or LC at sight
• Sample order: Yes
• Warranty: 1 year
• MOQ: 500 pcs
• Supply ability: 5000 pcs per week
• Delivery time: 30 days
• Port of loading: Shenzhen
