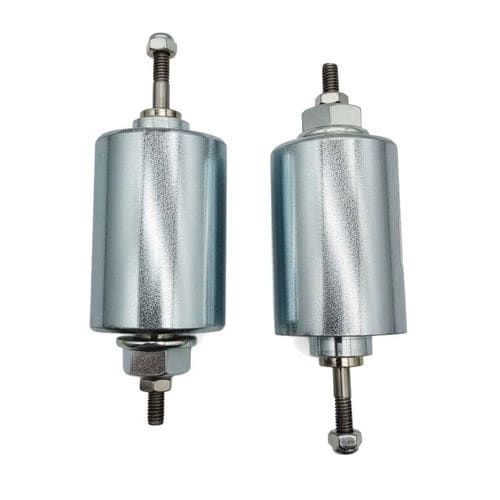

電磁弁用ソレノイド WL3043

保持型直線型ロック

製品概要
産業用オートメーションおよびOEMシステム向けに設計された直流チューブラーソレノイド。円筒形コイル、プランジャー（芯棒）、戻りばねを封入したチューブ状ハウジング内で電気エネルギーを制御された直線運動に変換します。プルまたはプッシュ動作に対応し、電圧、ストローク、力の仕様を変更可能です。

主な特長

• 円筒形コイルとスライド式プランジャーを持つチューブラー構造
• プルまたはプッシュ動作（チューブラープルプッシュ型）
• 高速・高精度用途に適した迅速な応答と直線運動
• 密閉設計により汚染を低減し、メンテナンスを簡素化
• OEM統合向けに電圧およびストローク/力のカスタマイズが可能
• 一部モデルで上位の絶縁クラスや防水オプションあり

利点

• チューブハウジングが埃や湿気の影響を抑制
• 狭いスペースにも組み込みやすいコンパクトな円筒形
• 迅速な作動と正確な直線変位
• 可動部品が少なく取付けが容易
• 電気的・機械的パラメータのカスタマイズ性

欠点

• 定格が100%でない場合、連続運転で発熱する可能性がある
• モーターや空気圧アクチュエータと比べてストロークが制限される
• プランジャー位置により力が変化する（非線形な力-ストローク特性）
• コイル焼損を避けるため安定した直流電源が必要

トラブルシューティングと保守

• 動作しない：電圧、配線、コイルの損傷、プランジャーの固着を確認
• 力が弱い／ストローク不足：供給電圧、デューティサイクルを確認し、機械的障害物を除去、エアギャップを縮小
• コイル過熱や焼損：定格デューティを超えた連続通電を避け、適正電圧と指定のプランジャー/スプリングを使用
• 騒音や振動：取付けを締め、整列を確認し摩耗したプランジャー/スプリングを交換
• 応答遅延：定格電圧を維持し摩擦箇所を清掃、弱いスプリングを交換
• プランジャーの固着：内部の異物を除去し曲がった/破損したプランジャーや故障したスプリングを交換、残留磁気に対処
• 過酷環境での使用：IP65/IP67相当のチューブラーバージョンや耐食材質を選択
• 予防上の注意：電圧・デューティ仕様を遵守し内部部品を清潔・整列させる

用途
産業用オートメーション、包装・選別機、ロッキングシステム、自動販売機・アクセス制御、医療機器（診断・流体制御）、自動車用アクチュエータ、オフィス機器（プリンター・複写機）、ロボティクス、スマートデバイスなどで使用されます。一般的な用途はロック、押し出し、排出、位置決め、バルブ／スイッチ制御です。

技術仕様

• Brand: Weilong Technology
• Model Number: WL3043
• Rated Voltage (V): DC 12, 18, or 24 V
• Rated Power (W): 80–100 W
• Work Model: Tubular Pull Push Type
• Holding Force (N): 6–10 N
• Stroke (mm): 6-8 mm
• Reset Time(s): 50 MX
• Service Life: 300 Thousand Times
• Certification: CE, RoHS, ISO9001
• Material: Carbon Steel Housing with Zinc Plated Coating
• Lead Wire Length (mm): 200
• Install Style: Adjustable Screw
• Tolerance of Dimension: +/- 0.1 MM
• Water-proof: None
• Insulation Class: F 155 Cel. Degree
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0
• Working Temperature: -10°C - 100°C
• Duty Cycle: 1-100%
• Thread Depth: /
• Payment Term: TT, or LC At Sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 500 pcs
• Supply Ability: 5000 pcs per Week
• Delivery Time: 30 Days
• Port of Loading: shenzhen
