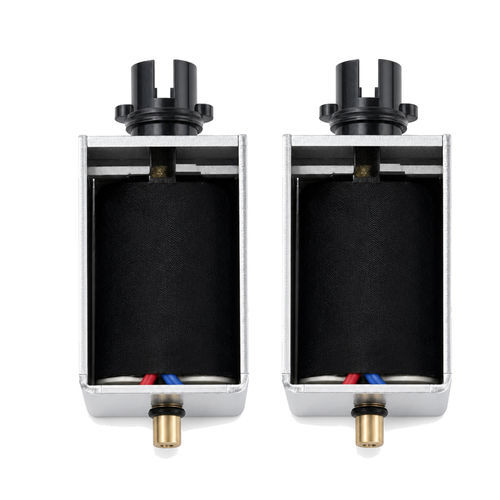

電動アクチュエータ WL1240

リニアロータリー金属合金製

製品概要
ラッチ式ソレノイドアクチュエータは、通電を継続しなくても伸長または収納のいずれかの位置で保持されるよう設計されています。永久磁石が保持力を供給し、短いパルス電気信号（ロック/アンロックは極性反転）で状態が切り替わるまで、エネルギー消費なしで位置を維持します。一般的な形状はチューブ型、フレーム型、ロータリー型で、力は数ニュートンから>100 Nまで。バッテリー駆動やIoTシステムでの省エネ性と停電耐性が求められる用途に適しています。

主な特長

• 保持時の電力不要：永久磁石が電力なしで位置を保持。
• パルス駆動：状態変更には短い電気パルスのみで十分。
• 二安定性：連続エネルギーを必要としない2つの安定位置（伸長/収納）。
• 連続駆動ソレノイドに比べ発熱が少なく省エネ。
• サイズに対して中程度の保持力：スマートロック、バルブ調整、携帯機器に適合。

動作原理
アクチュエータは永久磁石と電磁コイルを組み合わせています。短い直流パルス（通常20〜100 ms）が永久磁石の磁場を強めるか反対に作用し、極性の異なるパルスでラッチ位置を切り替えます。切替パルス時のみ電力を消費し、保持中は電流をほとんど消費しません。

産業用途
省電力と停電時の保持が重要な場面で使用されます：ドア/キャビネット/金庫のスマートロック、EV充電プラグロック、遠隔潅漑や太陽光駆動バルブ制御、家電の水制御、携帯型医療用ガス流量コントローラ、自動車のパーキング/ロック、券売機、ロッカー、計数機、太陽追尾システムなど。

利点

• ラッチ時の待機電力が不要。
• 保持中の発熱が少なくクールな動作。
• 停電時のフェイルセーフ保持。
• バッテリーに優しく、携帯機器やIoTに適する。
• シンプルな駆動回路が可能（コンデンサ放電、双方向駆動のためのHブリッジ）。
• 比較的コンパクトでサイズに対して強い保持力を実現。

欠点

• 解放には逆極性パルスが必要（デュアル巻線設計を除く）。
• 連続駆動ソレノイドに比べて動的（切替）力が小さい。
• 高温や強い外部磁場で脱磁されやすい。
• 切替が遅め（典型20〜100 ms）でストロークが制限される（一般に〜15 mmまで）。

動作に影響する要因

• コイル設計と電気的パラメータ：電圧、電流、抵抗、線径、巻数（磁力と応答速度のトレードオフ）。
• パルスエネルギー：適切な電圧、パルス幅、極性、タイミングが重要（短すぎると動作せず、長すぎると過熱）。
• 磁石の強さ：強い磁石は保持力を高めるが解放が困難になる場合がある。
• 機械的負荷と摩擦：外部負荷、復帰スプリング、内部摩擦がストローク完了と保持信頼性に影響。
• 温度と環境：高温はコイル抵抗を上げ、磁石を脱磁する可能性；湿気/粉塵は摩擦と腐食を増加させる。
• 電源の安定性：電圧変動は特にバッテリー駆動や長配線で切替不良を引き起こす可能性。
• 要求される応答時間：重いプランジャーや最適化されていないコイルは応答を遅らせる。
• 磁性材料と製造精度：コア/プランジャー材料とエアギャップ許容差は発生力に大きく影響。
• 制御回路設計：適切な駆動方式（Hブリッジ、パルス波形）、極性反転、タイミングおよび保護部品が不可欠。

トラブルシューティング（よくある症状と確認点）

• ラッチ/アンラッチしない：パルス振幅/電流を確認、パルス幅を増やす（例：約100 ms）、逆極性機能を確認、磁石の熱劣化を点検。
• 保持力が弱い（負荷でプランジャーが引かれる）：保持力を測定、温度を下げる、位置合わせとストップ接触を確認、より高い保持力モデルを検討。
• 断続動作：配線接続、Hブリッジ/接点の酸化、コンデンサ放電回路部品およびドライバトランジスタの熱問題を点検。
• 他の磁石付近での干渉：装置を外部磁源から離すか磁気シールドを追加；必要ならパルス電流を増やす。
• 動かない／音がしない：コイルの導通および抵抗を確認（設計範囲内か）、プランジャーの錆／腐食を点検、代替電源でテスト。

仕様

• Brand: Weilong Technology
• Model: WL1240
• 定格電圧: DC 12 V または 24 V
• 定格電力: 10–20 W
• 動作方式: Push-Pull タイプ
• 保持力: 4000 gf
• ストローク: 10 mm（カスタマイズ可能）
• リセット時間: 0.2 s
• 寿命: 500,000 サイクル
• 認証: CE, RoHS, ISO9001
• 材質: 高品質磁石鉄
• リード線長: 200 mm
• 取付方法: ねじ止め
• 寸法公差: ±0.1 mm
• 防水性: None
• 絶縁等級: B
• 耐電圧試験: AC 600 V 50/60 Hz 2 s
• 無励磁保持力: 0
• 動作温度: -10 °C ～ 100 °C
• 使用率: 1–100 %
• ねじ深さ: /
• 支払条件: TT または 視認時 LC
• サンプル注文: 可
• 保証: 1 年
• MOQ: 1000 pcs
• 供給能力: 5000 pcs/週
• 納期: 30 日
• 積出港: Shenzhen
