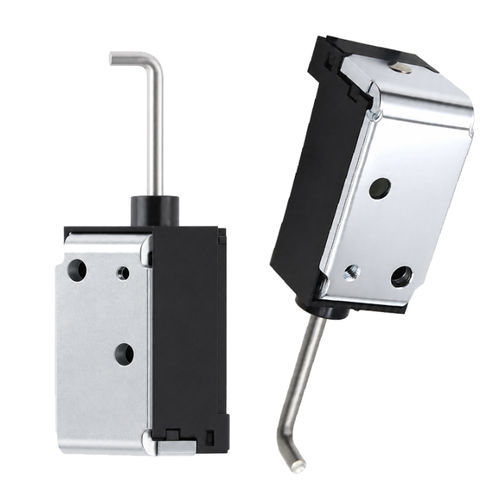

保持型ソレノイド WL0741直線型コンパクトDC
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 直線型, 保持型
- その他の特徴
- コンパクト, 電磁式, DC, プッシュプル
- 電圧
12 V
- 強度
2.5 N
- ストローク
4 mm
(0.16 in)
詳細
概要
WL0741 シフトソレノイドは、自動変速機内の油圧流量を制御するために設計されたコンパクトな電磁アクチュエータです。トランスミッションコントロールモジュール（TCM）やエンジンコントロールユニット（ECU）により制御され、電気信号を精密なバルブ動作に変換して乗用車、商用車、ハイブリッド車や高性能用途でのギア選択を実現します。
主な特長
製品詳細
WL0741 は自動車環境下で安定した作動特性を提供します。プッシュプル動作、ストローク4 mm（カスタマイズ可能）で、クラッチパックや圧力制御回路の圧力調整を可能にします。堅牢な素材と高精度加工により、CVT、DCT、通常の自動変速機において再現性のあるバルブ移動と長寿命を実現します。
用途
利点
欠点
トラブルシューティング概要
よくある質問（抜粋）
技術仕様
WL0741 シフトソレノイドは、自動変速機内の油圧流量を制御するために設計されたコンパクトな電磁アクチュエータです。トランスミッションコントロールモジュール（TCM）やエンジンコントロールユニット（ECU）により制御され、電気信号を精密なバルブ動作に変換して乗用車、商用車、ハイブリッド車や高性能用途でのギア選択を実現します。
主な特長
- バルブボディへの直接組み込みが可能なコンパクト設計。
- 高速応答と高い位置精度により安定したシフトタイミングを実現。
- 耐久性のある磁気コイルと耐腐食性の巻線。
- 低消費電力で振動・温度変動に対する耐性を確保。
- オイル漏れを抑える高品質シールによりメンテナンス間隔を延長。
製品詳細
WL0741 は自動車環境下で安定した作動特性を提供します。プッシュプル動作、ストローク4 mm（カスタマイズ可能）で、クラッチパックや圧力制御回路の圧力調整を可能にします。堅牢な素材と高精度加工により、CVT、DCT、通常の自動変速機において再現性のあるバルブ移動と長寿命を実現します。
用途
- 電子制御式自動変速機（CVT、DCT、AT）。
- トルクコンバータロックアップおよび圧力制御弁。
- 乗用車、商用トラック、ハイブリッド車、電気自動車。
- 迅速な作動を要する高回転/高性能シフトシステム。
利点
- スムーズで正確なギアのつながりを可能にし、走行性を向上。
- 燃費と変速効率の最適化に寄与。
- コンパクト設計により現代のバルブボディへの統合が容易。
- 連続運転を想定した設計で長寿命を実現。
欠点
- 過熱、油圧汚染、長時間の過酷使用により性能が低下する可能性がある。
- 故障時は、ギアの硬い入り、遅延、スリップ、リンプモードなどを引き起こす可能性がある。
- 交換にはバルブボディのアクセスや診断機器が必要となる場合がある。
トラブルシューティング概要
- 電気系の点検：コイル抵抗を測定し、配線・コネクタの断線や短絡を点検。
- オイルの汚染：トランスミッションフルードを点検・交換し、油路を洗浄して固着を防止。
- 過熱：使用条件とフルード品質を確認。過熱は絶縁を劣化させる可能性がある。
- 機械的摩耗：スプリング、シール、バルブの動きを点検し、公差超過時は交換。
よくある質問（抜粋）
- シフトソレノイドとは？ — TCM/ECUからの指令でクラッチパックやバンドへの油圧流量を調整するソレノイド。ON/OFF式やパルス式（可変力）などのタイプがある。
- 故障時の症状は？ — エンジン/トランスミッション警告灯、シフトの硬さや遅延、ギアが固着する、スリップ、リンプモード。
- なぜソレノイドは故障するのか？ — 汚染、コイルの電気的故障、スラッジによる固着、配線や腐食の問題が主な原因。
- ソレノイドは自分でテストできるか？ — 基本的なテストはコイル抵抗の測定や適正電圧での作動確認。正確な診断には専用ツールが推奨される。
- ソレノイド故障でトランスミッション全体を交換する必要があるか？ — 通常は不要。ソレノイドは交換可能な部品だが、交換にはフルード排出やバルブボディへのアクセスが必要な場合がある。近年の一体型モジュールでは一部統合されている場合がある。
技術仕様
- Brand: Weilong Technology
- Model Number: WL0741
- Rated Voltage: DC12V
- Rated Power: 7-10 W
- Work Mode: Push and Pull
- Holding Force: 2.5 N
- Stroke: 4 MM (customizable)
- Working Duty: Continuous
- Service Life: 200,000 cycles
- Certification: CE, RoHS, ISO9001
- Material: Superior Magnet Iron
- Lead Wire Length: 200 mm
- Install Style: Screw
- Tolerance of Dimension: +/- 0.1 mm
- Water-proof: None
- Insulation Class: B
- Hi-Pot Test: AC 600V 50/60Hz 2s
- Non-excitation Holding Force: 0
- Working Temperature: -10°C to 100°C
- Duty Cycle: 1-100%
- Payment Term: TT or LC at sight
- Sample Order: Yes
- Warranty: 1 Year
- MOQ: 1000 pcs
- Supply Ability: 5000 pcs per week
- Delivery Time: 30 Days
- Port of Loading: Shenzhen
