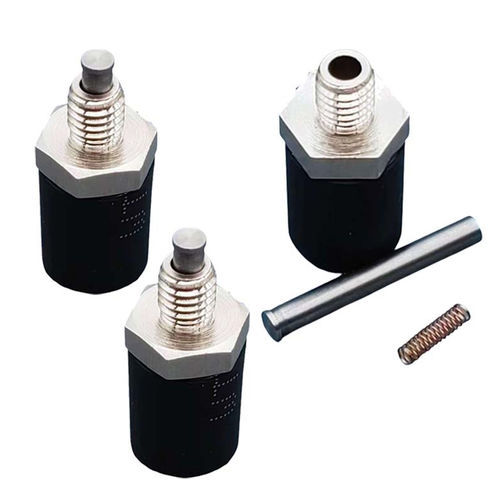

電磁弁用ソレノイド WL0916

直線型ロック超小型

概要
マイクロチューブラーソレノイドは、電気エネルギーを精密な直線運動に変換するコンパクトな電磁アクチュエータです。型番WL0916は、狭小スペースでの繰り返し可能なプッシュ/プル動作に適した管状構造と小型ストロークを示します。

主要製品説明
プッシュおよびプルの各構成で提供され、継ぎ目のないチューブ式ケース、精密に巻かれた銅コイル、低摩擦コーティングを施したステンレス製プランジャー、内部リターンスプリングを備えます。電気的オプションはDC3V〜24V、使用率は断続・連続（モデル依存）など。IP67までの防護やISO 9001準拠のトレーサビリティ対応が可能です。

特長

• 小型設計：一般的なケース径6～20 mm（例：8 mmからの製品あり）。
• ストロークのカスタマイズ：通常2～5 mm、モデルによっては最大約15 mm。
• 電圧レンジ：DC 3 V、6 V、9 V、12 V、24 V（指定がある場合は±10%許容）。
• 使用率オプション：断続または連続（連続使用時は熱設計を確認）。
• プランジャー：ステンレス製で低摩擦コーティング；高温対応材料（設計により絶縁クラスF、最大155°C）。
• シーリング：IP40～IP67の選択肢（過酷環境や洗浄対応）。
• 長寿命設計：使用管理により20万サイクル〜100万サイクル以上を目標とする設計。

製品詳細（機能ハイライト）

• 構造：継ぎ目のないチューブケース（高ニッケルまたは高炭素鋼）、銅コイル、可動プランジャー、内部リターンスプリング。
• 動作：適切に整列された場合の低横荷重で精密な直線動作。
• 磁気性能：チューブ型磁気回路が磁束を集中し、サイズ当たりの力を向上。
• 構成：プッシュ（通電でプランジャーが突出）またはプル（通電でプランジャーが収納）。
• 終端：剥き線、JST／Molex等の標準コネクタ、PCBピン、カスタム終端。

用途

• 医療機器：インフュージョンポンプ、外科機器、人工呼吸器、診断機器など、精密で洗浄可能な駆動が必要な用途。
• 産業自動化：小型弁駆動、安全ロック、ピック＆プレース、コンパクト機構。
• 自動車：ドアロック、トランスミッション／燃料モジュール、EV充電ロック、小型駆動機構。
• 航空宇宙・防衛：アビオニクスや衛星機構向けの軽量駆動。
• セキュリティ：電子錠、金庫、アクセス制御機構。

利点と欠点
利点

• チューブ型磁気回路により高い力/サイズ比。
• 精密で再現性のあるストローク。
• 過酷環境に対応する材料やシーリングの選択肢。
• 適切に仕様決定すれば比較的低い消費電力での駆動が可能。

欠点

• 空気圧シリンダーやリニアモータと比べてストロークが限定的。
• 連続高負荷運転では発熱が生じ、熱設計が必要。
• プランジャーが伸びるにつれて力が低下する（力‑ストローク特性）。
• 鉄系部材近傍で磁気干渉が発生する可能性（シールドで対策可能）。
• 作動時のクリック音が静音要件のある用途で問題となる場合がある。

トラブルシューティング & メンテナンス
一般的な点検：動作しない場合は電源・配線を確認；ストローク不足はコイル抵抗測定や内部閉塞の検査；過熱は使用率・電圧・放熱を確認；断続動作は電源安定性と接続を点検；固着はチューブ清掃、スプリング交換、潤滑（指定がある場合）や横荷重除去を実施。予防保守：定格電圧・使用率内で運用、清浄保持、横荷重回避、定期的なコイル抵抗・温度チェックを推奨。

製品データシート要約

• 典型的ケース径：6 mm～20 mm（例製品は8 mmから）。
• 典型ストローク：2 mm～5 mm（設計依存；一部最大約15 mm）。
• 電圧範囲：DC 3 V〜24 V（モデル依存）。
• シール選択：IP40〜IP67。
• 絶縁/温度：クラスF材使用可能（設計により最大155°C）。

技術仕様

• モデル：WL0916（製品ファミリ参照）。
• 例示寸法：Ø9.5 × 16 mm。
• 例示プランジャー径：Ø2.8 mm。
• 例示定格電圧：DC 9 V。
• 例示ストローク：2.7 mm。
• 例示力：10 gf（モデル依存）。
• 例示消費電力：1.3 W；例示電流：0.15 A；例示抵抗：60 Ω。
• 例示動作サイクル：連続（モデルにより要確認）；定格寿命例：≥200,000サイクル（適切な管理で1,000,000+の設計あり）。
• 材料：継ぎ目のないチューブケース、銅コイル、低摩擦コーティング付きステンレスプランジャー、リターンスプリング。
• 規格 & オプション：ISO 9001生産、RoHS/REACH、UL、医療向け材料トレーサビリティ対応のオプションあり。
