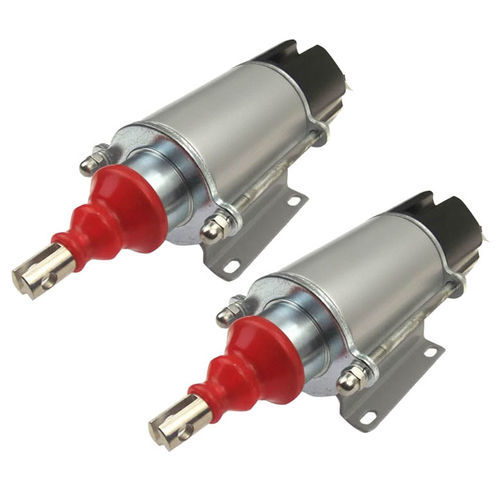

保持型ソレノイド WL2584

直線型ロックメンテナンス不要

製品概要
トラクションソレノイド（引きソレノイド、リニアソレノイド）は、通電時に線形の引き動作を発生する電磁アクチュエータです。コイルに電流が流れるとプランジャーがコイル内部に引き込まれ、電気エネルギーを機械的な移動に変換します。押す・引く・ロック・トリガーなどの機械動作に用いられ、そのシンプルな構造（コイル、プランジャー、スプリング、ハウジング）は産業用オートメーションや制御システムでの精密かつ再現性のある直線運動に適しています。

主な特長
WL2584トラクションソレノイドはコンパクトな構造、応答性の速さ、可変のストロークと引張力を特長とします。一般的なDC電圧（12V、24V等）で動作し、カスタム電圧にも対応可能で、適切な熱管理により連続・断続運転どちらにも対応します。

• コンパクトなコイル-プランジャー設計
• 高速応答と高い再現性
• 標準及びカスタム電圧（例：12V、24V；AC220Vオプション記載）
• 調整可能なストローク（10–20 mm）および引張力（公称40 N）
• 定格動作を守れば連続/断続運転に対応
• 省エネで低メンテナンス

用途
トラクションソレノイドの典型的な用途：

• 産業用オートメーション：位置決め、ロック、解放機構
• ロックシステムおよび電子ドアロック
• 自動販売機・分配システム
• 自動車用アクチュエータ：ロック、バルブ、トランスミッション部品
• 精密駆動を必要とする医療機器
• オフィスオートメーション、ロボット、民生用電子機器

利点と欠点
利点：統合が容易、コスト効率が高い、応答性が速く、電圧・ストローク・力のカスタマイズが可能。欠点：ストロークが長くなると力が低下する、連続運転で発熱、モータ式アクチュエータに比べてストロークが制限される、騒音や振動が発生する場合がある。

トラブルシューティング（よくある問題 — 原因 & 対策）

• ソレノイドが動作しない
  • 原因：電源無し、誤った電圧、コイル断線/焼損、配線や制御の不具合
  • 対策：電圧確認、配線修理、コイル交換、制御回路点検
• 引張力が弱い
  • 原因：電圧/電流不足、エアギャップ過大、位置ずれ、コイル部分故障
  • 対策：定格電源を確保、位置調整、部品修理・交換
• 過熱
  • 原因：定格超過、過電圧、換気不良
  • 対策：定格内で運転、冷却改善、熱定格の高いモデル選定
• プランジャーが固着
  • 原因：汚れ、潤滑不足、スプリング損傷
  • 対策：清掃、潤滑、スプリングや損傷部品の交換
• 騒音や振動
  • 原因：取付緩み、位置ずれ、摩耗部品
  • 対策：取付を確実に、再調整、摩耗部品交換
• 断続動作
  • 原因：電気接続の緩み、電源不安定、コイル劣化
  • 対策：接続を確実に、電源安定化、コイル交換

予防保守のポイント

• 定格電圧とデューティを守る
• ソレノイドとプランジャーを清潔に保つ
• 取り付け時に正しいアライメントを行う
• 十分な換気を行い過負荷を避ける
• 配線・コネクタを定期点検する
• 安定した電源を使用する

技術仕様

• Brand: Weilong Technology
• Model Number: WL2584
• Rated Voltage (V): AC220V 611A
• Rated Power (W): 180-200W
• Work Mode: Pull Type
• Holding Force (N): 40 N
• Stroke (mm): 10-20 MM (customizable)
• Working Duty: 25%
• Service Life: 200 Thousand Times
• Certification: CE, RoHS, ISO9001
• Material: Superior Magnet Iron
• Lead Wire Length (mm): 200 MM
• Install Style: Screw
• Tolerance of Dimension: +/- 0.1 MM
• Water-proof: None
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1-100%
• Thread Depth (mm): /
• Payment Term: TT, or LC At Sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 500 pcs
• Supply Ability: 5000 pcs per Week
• Delivery Time: 30 Days
• Port of Loading: shenzhen
