電磁式ロック WL5030

電子操作式ドア用ショーケース用

製品概要

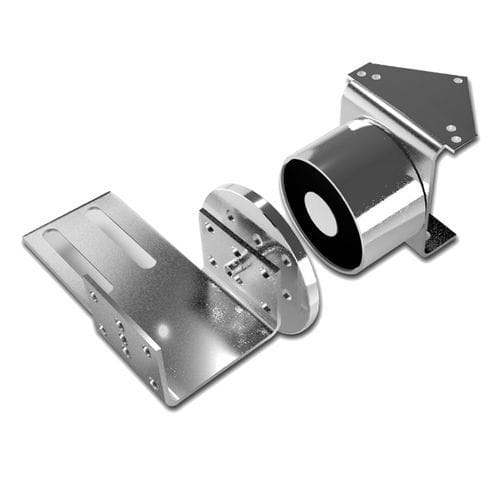

WL5030はドア用の12V電磁ロックで、入退室管理向けに設計されています。本体は枠側に取り付ける電磁石と、ドア側のアーマチュアプレートで構成されます。DC12V通電時にコイルが磁場を発生し、アーマチュアプレートを吸着して50～60kgの保持力を発揮します。オフィス、店舗、産業現場、スマートホーム等の屋内用途を想定しています。

マグネットロックの機能
原理：12V DCでコイルを励磁すると磁場が発生し、アーマチュアプレートを引き付けてドアを施錠します。WL5030はフェイルセーフ設計（電源断で解放）で、緊急時の避難を確保します。RFIDリーダー、キーパッド、指紋などの生体認証コントローラと連携可能です。

WL5030 製品概要（要点）
用途：入退室管理。主な特性：安定した保持力、迅速な応答、低メンテナンス、標準コントローラやガラス/金属/木製ドア用ブラケットに対応。フェイルセーフが求められる場所に推奨されます。

ビデオ
製品ビデオではWL5030の機能、配線、取り付け例を説明しています。

詳細表示（画像）
製品画像とインストール図を含み、ガラス・金属・木製ドアへの取り付け例と代表的な適用シナリオを示します。

製品データシート（主なデータ）

• Brand: Weilong Technology
• Model Number: WL5030
• Rated Voltage: DC12V（データシートでは24Vも対応）
• Rated Power: 8～10 W
• Holding Force: 50～60 kg
• Stroke: カスタマイズ可（標準0 mm）
• Reset Time: 1 s ON、3 s OFF
• Service Life: 200,000サイクル
• Certifications: CE、RoHS、ISO9001
• Material: superior magnet iron
• Lead Wire Length: 200 mm
• Install Style: screw
• Insulation Class: B
• Working Temperature: -10°C～100°C
• Duty Cycle: 1～100%
• Warranty: 1 year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs/週
• Delivery Time: 30日（積出港：Shenzhen）

用途

• カードリーダー、キーパッド、生体認証と連動するオフィスドア
• 小売の従業員専用エリアや倉庫
• スマートホームの玄関システムや遠隔監視システム
• 制御入室が必要な産業倉庫、研究室、生産エリア
• 専用ブラケットを用いたホテル・銀行・商業施設のガラス扉
• 学校、病院、医療施設の制限区域保護

利点と制約
利点

• 瞬時の施錠/解錠応答
• 機械的なラッチ不要で操作が簡素
• 可動部が少なく耐久性が高い
• ガラス・金属・木製ドアに適した保持力
• RFID、キーパッド、生体認証等のリモート制御と統合可能
• 電源断時にフェイルセーフで解放

制約

• 継続的な12V DC電源、またはバックアップ電源が必要
• バックアップがない場合、停電時にセキュリティギャップが生じる可能性
• 基本的な機械錠に比べコストが高い
• 配線とアラインメントのため専門業者による設置を推奨
• 電圧/電流の不適切や放熱不足で発熱する場合がある
• 標準機は防水ではないため屋外使用には防水仕様または保護が必要

メンテナンス＆トラブルシューティング
メンテナンス計画

• 月次：柔らかい布とイソプロピルアルコールで接触面を清掃し、汚れを除去してアーマチュア面を確認
• 四半期毎：締付け確認、アーマチュアの取り付けを点検し自己整列のためにわずかな回転を許容。必要に応じてねじロックを使用
• 必要に応じ：電源の電圧/電流安定性および配線接続を確認

点検・試験方法
端子で電圧を測定（12V DC ±10%）し、電源の電流供給能力を確認。端子ネジ、取り付けボルト、マグネットとアーマチュアの位置合わせを点検する。

トラブルシューティング（症状 / 主な原因 / 点検項目）

• 保持力低下 / 接触面の汚れまたは位置ズレ / 面を清掃しアーマチュアの位置合わせを確認
• ロックが解除されない / 残留磁気や固着したアーマチュア / ゴムワッシャーを確認しボルトを若干緩める
• 過熱 / 電圧不適合または放熱不良 / 12V入力と設定を確認
• ブーンという音 / アーマチュアプレートの緩み / ボルトを締め直しブラケットを点検

メンテナンススケジュール（要約）

• 毎週：ブーン音の有無を確認し温度を監視
• 毎月：マグネットとアーマチュアを清掃し、軽いシリコンスプレーを塗布
• 四半期毎：ネジの締まりと端子の安全性を確認

重要な注意事項
WL5030は屋内用途向けのフェイルセーフ電磁ロックです。屋外や湿潤環境では防水・耐食バリアントを使用するか設置時に適切な保護を行ってください。

技術仕様

• Brand: Weilong Technology
• Model: WL5030
• Rated Voltage: DC12V（24V対応）
• Rated Power: 8–10 W
• Holding Force: 50–60 kg
• Reset Time: 1 s ON、3 s OFF
• Service Life: 200,000 サイクル
• Lead Wire Length: 200 mm
• Material: superior magnet iron
• Insulation Class: B
• Working Temperature: -10°C ～ 100°C
• Duty Cycle: 1–100%
• Certifications: CE、RoHS、ISO9001
