永久磁石式ソレノイド

電圧: 24, 205 V
強度: 0.18 N - 12 N
ストローク: 2.5 mm - 8 mm

... 双安定リニアソレノイドは電気インパルスで作動するように設計されています。作動後、このようなソレノイドのアーマチュアは、この状態を維持するためのエネルギーを必要とせずに、その終端位置に保持されます。逆極性の電気インパルスがリターンスプリングを作動させ、アーマチュアを元の位置に戻します。 双安定リニアソレノイドは、エネルギー消費に制限のあるアプリケーションに理想的なソリューションです。また、バッテリまたはソーラーエネルギーで動作するため、主電源が接続されていないアプリケーションにも適しています。典型的な例として、携帯機器のロック、電気ドアロック、その他のロックシステムが挙げられます。ソレノイドはコンパクトなため、ほとんどのロックシステムに簡単に組み込むことができます。 当社の双安定リニアソレノイドは、少量であれば、頻繁に要求されるバージョンを在庫から直接入手することができます。さらに、異なる動作電圧やデューティサイクルに対応した個別のコイル寸法や、適切な長さの端子や配線ストランドなどの個別の接続を備えたオーダーメードバージョンを提供することも可能です。 特に長寿命です：双安定リニアソレノイド ...

電圧: 230 V
ストローク: 1.3 mm - 1.7 mm

... KENDRION OMW 振動フィーダードライブは、給送技術向けの据え付け済み交流（AC）オシレーティングドライブで、アーク状の振動運動を発生させ、粉体・バルク材の正確かつ安定した搬送を実現します。スプリング、コイル、アーマチュア、ベースを含む完成システムとして供給され、上部にリニアフィーダーのレールを取り付けるだけで使用できます。

構造と動作

• 振動ソレノイドの磁性体はベースに固定され、励磁巻線を内蔵します。アーマチュアプレートはその上に取り付けられ、極面は空気ギャップで分離され、斜めの板ばねでベースと接続されています。
• アーマチュアと磁性体の間には引張力が存在します。励磁コイルに交流が印加されると、交流の電磁力がバイアス力（および磁石タイプ

電圧: 24, 48 V

... Kendrion の PDM 両安定回転ソレノイドは、分極型の高速回転アクチュエータで、工業用オートメーションおよび倉庫内物流（イントラロジスティクス）向けの電磁式仕分けスイッチとして設計されています。定義された回転運動と通電不要の保持機能を備え、コンパクトで省エネルギーな仕分けソリューションとして空気圧アクチュエータの代替を想定しています。

主な利点

• 高スループットの仕分け・搬送システム向けの高速で信頼性の高い切替。
• 両安定（bistable）設計により、終端位置を継続通電なしで保持し、エネルギー消費を低減。
• メンテナンス不要の寿命を保証（>

電圧: 24, 3, 5, 12, 48 V
強度: 2.6 N
ストローク: 10 mm

... 製品概要

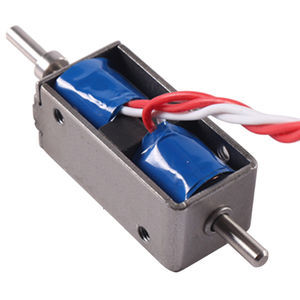

WL1037 は、ラッチ式（両安定）プッシュプルタイプの直流ソレノイドで、連続通電が望ましくないロックや保持用途向けに設計されています。永久磁石でラッチし、状態変更時に短い直流パルスのみを必要とするため、バッテリー駆動や省電力システムに適しています。

主な特長

• 両安定（二位置）動作：連続電流なしで位置を保持。
• パルス駆動：ミリ秒単位の切替で保持時の消費電力が低い。
• 単コイル（極性反転が必要）または二重コイルの構成が選択可能。
• コンパクト設計で高い力積比を実現。
• 筐体選択：オープン、チューブ型（耐湿）、完全密閉（IP65/IP67対応可）。

• Brand:

電圧: 12 V - 24 V
強度: 2.75 N - 20 N
ストローク: 3 mm - 8 mm

... 概要
Weilong AS 1035 (WL1035) プッシュプルラッチ電磁石は、短い電気パルスを直線運動に変換し、ストローク終端で継続電力なしにラッチ保持する電気機械式アクチュエータです。低消費・高速応答が求められるコンパクトな設置向けに設計されています。

動作原理
短いパルスによりコイルが磁場を発生し、プランジャーを前後に移動させます。パルス後は永久磁石や機械的ラッチがプランジャーを保持し、継続電流を不要にして発熱と消費電力を低減します。

用途

• アクセス制御：スマートロック、電子ストライク
• 自販機やディスペンス機構
• 携帯型・据え置き型の医療・診断機器
• 産業用自動化：バルブ、ゲート、グリッパー、ロボットエンドエフェクタ
• 自動車：ドアアクチュエータ、スイッチ機構
• スマート家具、荷物ロッカー、インテリジェントキャビネット

• 長所：パルス駆動により平均消費電力が非常に低く、継続電力不要で保持可能、発熱が少ない、コンパクト、高速応答。
• 短所：ラッチ機構により設計が複雑化する場合があり、専用のパルスドライバが必要になることがある。保持力の表記は仕様によって異なる（注意参照）。設計が不適切だと長期的に磁気・機械的劣化が生じる可能性あり。

• 動作しない：電源、配線、パルス条件、コイルの断線等を確認してください。
• ラッチしない：磁石の位置ずれ、機械的障害、パルスの極性や時間を確認してください。
• 過熱：許容より長いデューティや誤った電圧が原因です。
• 応答遅延：摩擦、異物、取り付け公差を点検してください。

• ブランド：Weilong
• 型番：AS

電圧: 12 V - 24 V
強度: 2 N - 6 N
ストローク: 2 mm - 5 mm

... 概要
マグネティックラッチソレノイドは、永久磁石を組み込んだオープンフレームの直線ソレノイドで、連続給電なしにプランジャーを保持します。低消費電力のバッテリ駆動や遠隔用途での位置保持が求められる用途に適しています。

ユニットの特長
動作は双安定（ビステーブル）で、短い駆動パルスでプランジャーを移動させ、永久磁石が給電なしで機械的に保持します。WL 0735はプル／プッシュタイプのオープンフレームユニットで、コンパクト機器への組み込みに適します。プランジャー端部、端子、取り付け穴のカスタム対応はMOQに基づき可能です。

製品データシート（概要）
Brand: ...

電圧: 24 V
強度: 450, 250, 350, 650 N

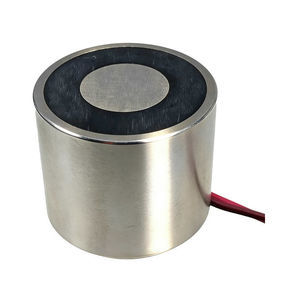

... 永久磁石式CTMP保持電磁石は、非通電時に吸引力を発揮します。吸引力は内蔵された永久磁石によって発生し、解放は逆極性の電磁界を形成する電磁石への通電によって達成されます。この電磁石は、強磁性体を解放するために瞬間的に電気を消費するだけなので、エネルギー効率が高い。 - 電源＝DC24V - リリースに必要な電力 - 保持に必要な電力 - ED% デューティ = 断続的 - シングルコイル - 高い保持力 - 寸法（直径） = 35 - 45 ...

... 空気作動式永久磁石ホルダー 高い保持力 革新的な設計 頑丈かつコンパクトな構造 ネオジム・鉄・ボア（Neodyme Iron Bore）製永久磁石を採用した磁石システム 。空気圧式作動。 ・圧力は磁化および消磁の段階でのみ必要 ・指令サイクル時間：4 mm） A = 直径（mm） B = 高さ（mm） C = 最大吊り上げ能力 D = 離脱力 E = 最大残留磁力 F = 作動圧力 G = エアコネクタ径（mm） H = 円形ワークピースの最大吊り上げ能力 用途： 吊り上げ 搬送 ...

... 空気作動式永久磁石ホルダー 高い保持力　革新的　頑丈かつコンパクトな構造 ・空圧制御式ネオジム永久磁石 ・磁化（MAG）および消磁（DEMAG）時にのみ空気圧が必要 ・磁化／消磁にかかる時間：12mm ・最小直径：100mm以上 技術仕様書に関する注記： A＝長さ（mm） B＝幅（mm） C＝高さ（mm） D＝平板の吊り上げ能力 E＝円形物の吊り上げ能力 ...
