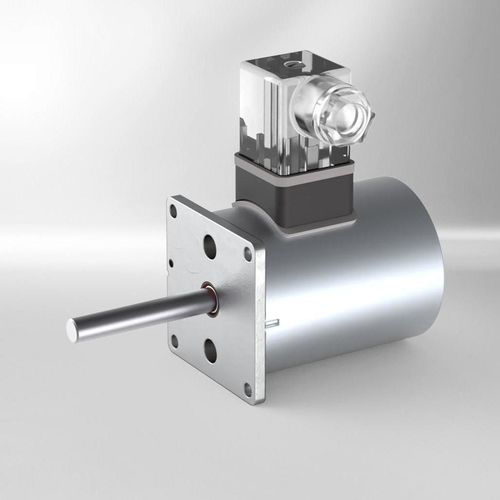

ロータリーソレノイド Bistable Rotary Solenoids

自動保全選別高性能

Kendrion の PDM 両安定回転ソレノイドは、分極型の高速回転アクチュエータで、工業用オートメーションおよび倉庫内物流（イントラロジスティクス）向けの電磁式仕分けスイッチとして設計されています。定義された回転運動と通電不要の保持機能を備え、コンパクトで省エネルギーな仕分けソリューションとして空気圧アクチュエータの代替を想定しています。

主な利点

• 高スループットの仕分け・搬送システム向けの高速で信頼性の高い切替。
• 両安定（bistable）設計により、終端位置を継続通電なしで保持し、エネルギー消費を低減。
• メンテナンス不要の寿命を保証（> 1億回の切替）。
• モジュラー設計により、トルク、筐体、センサ等の顧客別仕様に対応可能。
• 空気圧不要のイントラロジスティクス実現—多くの用途で圧縮空気が不要。

動作原理

• ステータ巻線とネオジム永久磁石ロータを組み合わせた分極型回転ソレノイド。
• コイルの極性を反転させると、ロータが機械的に2つのストップで制限された定義された回転運動を行う。
• 終端位置は永久磁石で保持されるため、位置を維持するための継続的な通電は不要。
• オプションのホールセンサにより終端位置のフィードバックが可能。

利用可能なバリエーション（抜粋）

• PDM050 — 両安定および単安定（例：PDM050.000039 両安定、PDM050.000037 単安定）で提供。
• PDM060 — 両安定バリアント。
• PDM080 — 両安定バリアント。

仕様 / 技術データ

• 切替時間: < 10 ms（多くの両安定バリアントで典型値；型式により最大 ≈20 ms）。
• 回転角: シリーズで最大 60° 対応可能；典型的な型式上限は 40° または 30°。
• 無通電保持トルク: シリーズ最大で最大 1.0 Nm（型式依存）。
• 定格電源電圧: 24 V または 48 V DC（シリーズ範囲 24–48 V DC）。
• 消費電力 / 定格出力: 型式により通常 60–120 W（型式表参照）。
• 耐久性: メンテナンスフリー寿命 > 1億回の切替を保証。
• 保護等級: 標準 IP50；筐体により IP65 へ向上可能。
• 機械設計: 吸収材内蔵のアルミニウム筐体およびボールベアリングを採用。
• オプション: 終端位置検出用ホールセンサ；トルクや筐体の顧客別改造に対応可能。
• 型式別例:
  • PDM050（両安定）: 直径50 mm；電源 24–48 V DC；出力 60–100 W；最大回転角 40°；切替時間 10–20 ms；無通電保持トルク最大 0.15 Nm。
  • PDM050（単安定）: 直径50 mm；電源 24–48 V DC；出力 60–100 W；最大回転角 30°；切替時間 約20 ms；無通電保持トルク最大 0.4 Nm。
  • PDM060（両安定）: 直径60 mm；電源 24–48 V DC；出力 96–120 W；最大回転角 30°；切替時間 10–20 ms；無通電保持トルク最大 0.9 Nm。
  • PDM080（両安定）: 直径80 mm；電源 24–48 V DC；出力 約84 W；最大回転角 40°；切替時間 約20 ms；無通電保持トルク最大 1.0 Nm。
