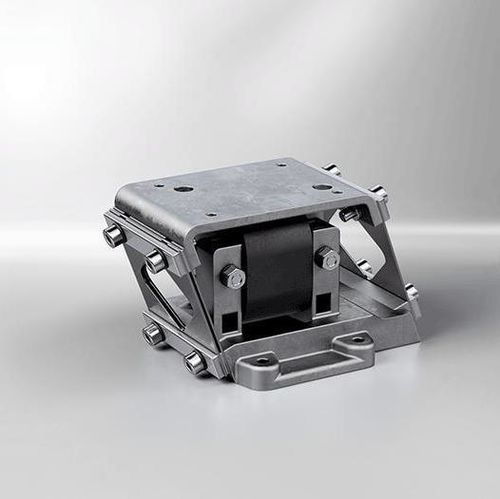

直線型ソレノイド Vibratory Feeder Drive OMW

永久磁石式AC電磁式

KENDRION OMW 振動フィーダードライブは、給送技術向けの据え付け済み交流（AC）オシレーティングドライブで、アーク状の振動運動を発生させ、粉体・バルク材の正確かつ安定した搬送を実現します。スプリング、コイル、アーマチュア、ベースを含む完成システムとして供給され、上部にリニアフィーダーのレールを取り付けるだけで使用できます。

構造と動作

• 振動ソレノイドの磁性体はベースに固定され、励磁巻線を内蔵します。アーマチュアプレートはその上に取り付けられ、極面は空気ギャップで分離され、斜めの板ばねでベースと接続されています。
• アーマチュアと磁性体の間には引張力が存在します。励磁コイルに交流が印加されると、交流の電磁力がバイアス力（および磁石タイプ OMW 516004 では永久磁石の力）に重なり、アーマチュアは電源周波数で動き、斜めの板ばねの作用によりアーク状の振動運動を行ってバルク材を搬送します。

主な利点

• 据え付け済みシステム
• コンパクトな設計
• 保護等級 II
• ベースの貫通穴による取り付け

代表的な用途

• パンチ・プレスの残材のふるい落とし
• 包装・製薬業界での容器充填
• 計測・分析機器向けの粒子供給および定量供給

特性 / 技術仕様

• 電気接続: 230 V AC、50/60 Hz、100% ED
• 見かけ上の電力: 14 - 200 VA
• 負荷重量: 0.1 - 17 kg
• 取り付け方式: ベースの貫通穴
• ストローク（サイクル当たり）: 1.3 – 1.7 mm
• 磁石重量: 0.2 - 8.6 kg
• 磁石寸法: 4種類
