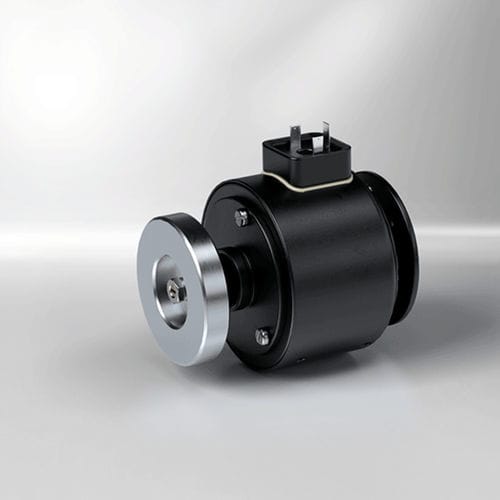

電磁式オシレーター Electromagnetic Linear Oscillator

リニア周波数AC

Kendrionの電磁式リニアバイブレーター（OLVシリーズ）は、永久磁石による磁気バイアスを備えた密閉で堅牢な交流振動駆動装置で、交番磁場により線形の往復振動運動を発生します。印刷工程での用紙の整列、包装での缶の締め固め、ホッパーやコンテナの振動など、自動化プロセスで広く使用されます。

説明
本リニアバイブレーターは、2つの励磁コイルと中央の永久磁石を備えた密閉磁性ボディで構成されています。アンカーは両端を球面軸受で支持され、非磁性シャフト上に取り付けられ、中央位置で2つのばねにより整列されます。励磁巻線に交流電圧を印加すると、交流磁力が永久磁石のバイアスに重畳して線形の振動運動を生じさせます。アンカーの軸方向振動の周波数は印加電圧の周波数に対応します。内蔵永久磁石は停止時の減衰（ブレーキ）効果を発揮します。アンカー軸に追加重量を載せることで、振動ソレノイド（シェーカー）としても使用可能で、ポンピングや定量供給の駆動としても適用できます。

利点

• 粉塵や産業環境に適した密閉磁性ボディ
• プラグ接続のコンパクトな振動駆動
• 追加重量により振動ソレノイドとして使用可能
• ポンピング・定量供給用の駆動としても使用可能

技術データ

• 電気接続：230 V AC、50 Hz、100% ED
• 表皮電力：54 VA
• 往復ストローク：5.5 - 7 mm
• 磁石重量：1.5 kg（追加重量：0.25 kg）

特長 / 技術仕様

• 磁性ボディと2つの励磁コイルを備えた密閉設計
• 磁気バイアスとブレーキ効果を持つ中央永久磁石
• 両端が球面軸受で支持されるアンカー
• 2つのセンタリングスプリングで案内される非磁性シャフト
• アンカーの振動周波数は印加電圧の周波数と一致
• 追加重量で振動ソレノイドとして適用可能
