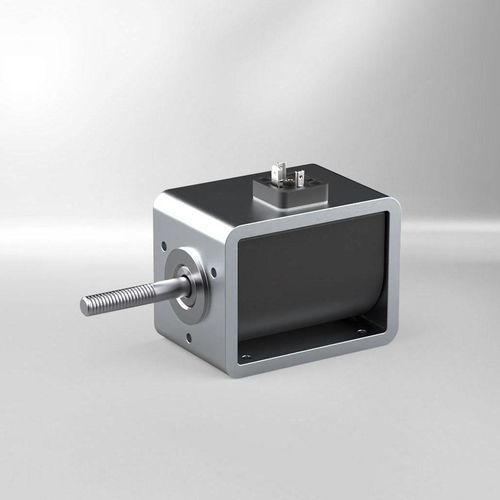

直線型ソレノイド Frame Solenoids

メンテナンス不要オーダーメイドコンパクト

概要

Frame ソレノイドは、精密機械および産業用途向けに設計された汎用でコスト効率の高い作動ソレノイドです。電気エネルギーを直線的な作動に変換し、コンパクトな取り付けと長期運転に対応するため、無給油のアンカーベアリングと柔軟な取り付けオプションを備えています。

主な特徴

• 汎用でコスト効率の高い作動ソレノイド
• 押し・引き両用の作動
• 個別／カスタムの取付オプション（前面取付または側面取付）
• 無給油アンカーベアリング
• 狭小スペースに対応するコンパクト設計
• 高い保護等級 IP54 仕様あり

用途

• 輸送関連産業
• オートメーション技術
• 搬送（コンベア）技術
• 精密機械・産業用途

技術仕様

• ブランド: Kendrion
• 商品名: Frame Solenoids（シリーズ）
• 設計: コンパクトな作動ソレノイド
• アンカーベアリング: 無給油（メンテナンスフリー）
• 取付: 個別／カスタムの取付オプション（前面取付または側面取付）
• 電気接続: 24 / 205 V DC
• 定格通電率: 5 / 25 / 40 / 100 %
• ストローク: 3 - 30 mm
• 力: 0.5 - 550 N
• 作動時間（オン）: 17 - 450 ms
• 復帰時間（オフ）: 15 - 81 ms
• 耐熱クラス: B
• 保護等級（本体）: IP00 / IP54（LCL、ベルローズ付）
• 接続部保護等級: IP00（裸リード） / IP65（コネクタ）
• 付属品: ブリッジ整流器内蔵の有無で選べる機器用ソケット；過励磁対応コネクタ（定格最大出力 48 W）；フォークヘッド；戻りバネ
