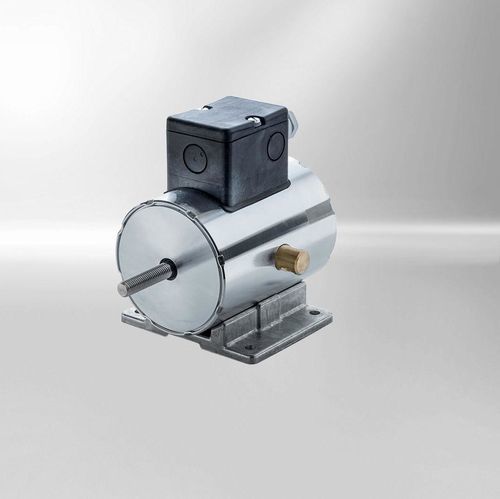

スプレッダーソレノイド Elevator Brake Solenoids

高性能コンパクト複動式

エレベーター用ブレーキソレノイドは、短ストロークで高い磁力を持つ線形スプレッダーソレノイドで、エレベーターおよびエスカレーターのブロック式またはドラム式ブレーキの解放を目的に設計されています。単作用（シングルアクティング）または複作用（ダブルアクティング）のスプレッダーソレノイドがあり、単一または二重ブレーキシステムに対応します。

機能とバリエーション

• 単作用スプレッダーソレノイド：ブレーキ解放のために一方向に作動する押し型アクチュエータ。
• 複作用スプレッダーソレノイド：一つのハウジングに二つのソレノイドシステムを備え、反対方向に押圧します。安全性と冗長性を高めるために現代のシステムで一般的に使用されます。複作用タイプには手動解除を備えるものもあります。
• 磁力特性：両タイプとも増加する磁力特性を示します。コイル設計により使用可能なデューティサイクルが決まります。
• 過励磁モード：過励磁（40% ED）で動作させると、作動フェーズで高出力により励磁され、ブレーキスプリングを克服するための高い初期力を得られます。過励磁用整流器はマグネットが終端位置に達した後に保持電圧を低減し、通常は実効的な標準デューティサイクル80%を可能にします（高い初期吸引力を維持しつつ省エネ運転）。
• 音響・安全オプション：切替音を低減するストップダンパーなど、厳しい安全要件に対応したオプションがあります。

利点

• 短いストロークと高い磁力を組み合わせた、コンパクトで強力な作動。
• 湿気や粉塵に対する耐性（過酷な環境に適合）。
• さまざまな取り付け条件に合わせて任意の姿勢での取付けが可能。

標準的な複作用スプレッダーソレノイドの技術データ
供給電圧：205 V DC；過励磁の公称デューティサイクル：40% ED；過励磁後の典型的な標準保持配列：80% ED；保護等級（本体およびコネクタ）：IP 54。

• LED088000 (40% ED) — 直径 x 長さ：88 x 120 mm；ストローク：2 mm；力（START）：450 N；力（END）：700 N；入力電力：68 W。
• LED098000 (40% ED) — 直径 x 長さ：98 x 136 mm；ストローク：2.5 mm；力（START）：590 N；力（END）：1,100 N；入力電力：84 W。
• LED115000 (40% ED) — 直径 x 長さ：115 x 140 mm；ストローク：3 mm；力（START）：750 N；力（END）：1,050 N；入力電力：90 W。
• LED135000 (40% ED) — 直径 x 長さ：135 x 165 mm；ストローク：3 mm；力（START）：1,260 N；力（END）：1,800 N；入力電力：131 W。
• LED140000 (40% ED) — 直径 x 長さ：135 x 225 mm；ストローク：4 mm；力（START）：1,500 N；力（END）：3,000 N；入力電力：182 W。
• LED165000 (40% ED) — 直径 x 長さ：165 x 250 mm；ストローク：4 mm；力（START）：2,800 N；力（END）：3,750 N；入力電力：201 W。

特性 / 技術仕様

• ブランド：Kendrion。
• 主な用途：エレベーターおよびエスカレーターの駆動におけるブロック式またはドラム式ブレーキの解放。
• バリエーション：単作用および複作用のスプレッダーソレノイド（複作用は安全性と冗長性を高めるために一般的に使用されます）。
• 高い初期作動力のための過励磁機能（典型的な過励磁：40% ED、その後保持電圧を低減）。
• 保護等級（標準的な複作用スプレッダーソレノイド）：IP 54。
• オプション：騒音低減用ストップダンパー；特定の複作用モデルでの手動解除；用途に応じたコイル／デューティサイクルのバリエーション。
