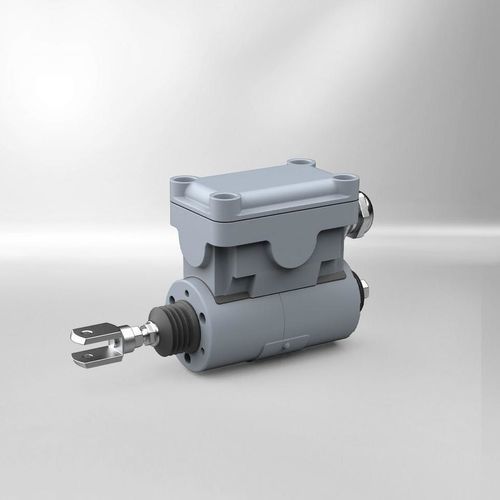

直線型ソレノイド Explosion-Proof Solenoids

防爆24Vパワー

概要

ATEX リニアソレノイド（防爆プランジャーソレノイド）は、爆発性雰囲気での使用を目的とした専用のリニアアクチュエータです。火花や電気アーク、高温化を防止して着火リスクを低減し、EU 型式承認（ATEX）に対応したモデルを提供します。

用途

• 着火リスクを最小化する必要がある爆発危険場所や産業用危険環境での使用。
• 典型的な用途：バルブ駆動、安全インターロック、および潜在的に爆発性のある雰囲気での各種リニア駆動機能。

設計と保護

• 爆発性雰囲気の要求を満たすためのATEX 認証リニア（プランジャー）ソレノイド設計。
• 火花や電気アークを防ぎ、表面温度を安全なレベルに抑える構造。
• 内部に遮蔽されたコイルと高温耐性部品を採用。鋼製ハウジングおよびアルミ製端子箱、保護接地端子を備えます。

適合 / 認証

• 爆発危険区域での使用を想定した EU 型式承認（ATEX）。
• 爆発性雰囲気に関する適用 EN 規格に基づく試験・設計。

製品バリエーション / 技術概要（抜粋）

• 4101E06K00 — サイズ 06 — 123 x 230 mm — 24 V DC — 21 W — ストローク 15 mm — 力 20 N
• 4101E07K00 — サイズ 07 — 133 x 240 mm — 24 V DC — 25 W — ストローク 20 mm — 力 30 N
• 4101E09K00 — サイズ 09 — 150 x 260 mm — 24 V DC — 32 W — ストローク 20 mm — 力 50 N
• 4103E10K00 — サイズ 10 — 150 x 285 mm — 24 V DC / 110 V DC — 50 W / 47 W — ストローク 25 mm — 力 60 N
• 4103E11K00 — サイズ 11 — 116 x 315 mm — 24 V DC — 40 W — ストローク 30 mm — 力 75 N
• 4103E11K03 — サイズ 11 — 115 x 215 mm — 200 V DC — 48 W — ストローク 15 mm — 力 160 N
• 4103E13K00 — サイズ 13 — 180 x 315 mm — 24 V / 110 V / 180 V / 205 V DC — 56 W / 60 W / 63 W / 62 W — ストローク 30 mm — 力 120 N
• 4103E13K03 — サイズ 13 — 180 x 315 mm — 200 V DC — 59 W — ストローク 15 mm — 力 240 N
• 4103E14K00 — サイズ 14 — 180 x 410 mm — 24 V DC — 77 W — ストローク 40 mm — 力 150 N
• 4103E16K00 — サイズ 16 — 210 x 475 mm — 24 V DC — 83 W — ストローク 50 mm — 力 160 N
• 4103E18K00 — サイズ 18 — 205 x 490 mm — 24 V DC — 106 W — ストローク 50 mm — 力 250 N

特性 / 仕様

• 爆発雰囲気区分: II 2G Ex eb IIC T4 Gb
• 使用率（Duty cycle）: 100%
• 保護等級（筐体・端子）: IP54
• 発火防護方式: 増安全（Ex eb）
• 温度クラス: T4（最大 +135 °C）
• 動作温度（標準）: -20 °C 〜 +40 °C（型式 4103E11K03 は -20 °C 〜 +35 °C）
• 構造: ポットマグネット（プランジャー）と端子ボックス構成。端子ボックスに保護接地端子あり

設置および運用上の注意

• 顧客側での前置き保護（ヒューズまたは保護開閉器）を必ず設置してください。
• 遮断時の過電圧抑制のため、バリスタの使用を推奨します。
• 危険区域機器への組み込み時は、ATEX の設置規定および現地法規を遵守してください。
