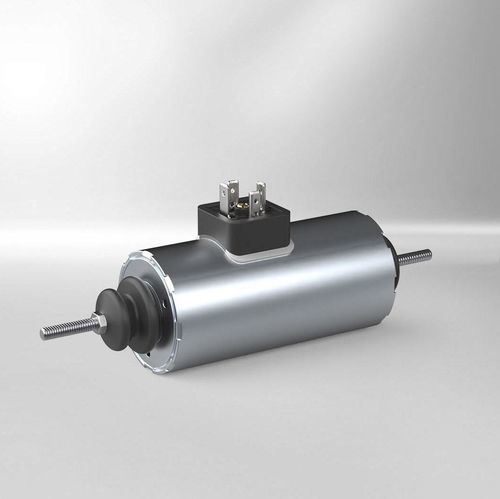

保持型ソレノイド Reversible Linear Solenoids

直線型実験用メンテナンス不要

製品概要
Kendrionの可逆式直線ソレノイドは、2つの独立した磁気システムを備えた双方向の直線アクチュエータで、ストロークの始点から終点までの切り替えを制御できます。テフロンコーティングされた高精度ベアリングにより、高頻度の切り替えでもメンテナンス不要の運転と長寿命を実現します。ハウジング内に2つのコイルを内蔵しているため、外力による機械的なアンチリセットは不要です。二重磁気システムを持ちながらもコンパクトな外形で大きな力を発揮し、ストロークは最大40 mmまで選択可能です。オプションでブリッジ整流器を内蔵したメスコネクタを取り付け、交流での動作が可能です。

主な利点

• 両方向の移動を制御可能
• 大きな力と最大40 mmのストローク
• 短い切替時間と滑らかな作動
• 連続使用に適したメンテナンス不要のベアリング
• 長い使用寿命

適用分野

• 産業用オートメーションおよび安全システム
• 医療技術および実験用装置
• 産業用機器・装置
• 保持・把持・ハンドリング（例：AGV用途）
• エネルギー技術および開閉装置
• 鉄道技術

入手性
データシート（例：可逆式直線ソレノイド LHR）、技術資料、CADファイルは製品検索／ダウンロードエリアで入手できます。

技術仕様
供給電圧：24 V DC / 230 V AC
使用率：5 / 25 / 40 / 100 %
ストローク：7 - 40 mm
力：6 - 880 N
応答時間（引き寄せ時間）：85 - 420 ms
耐熱クラス：B
保護等級（本体）：IP54
取付方法：前面のねじ穴による取り付け
保護等級（接続部）：IP65
付属品：メスコネクタ（整流器付き/なし）、フォークヘッド（ESボルト付き/なし）、取付フランジ

特性 / 仕様

• 供給電圧 — 24 V DC / 230 V AC
• 使用率 — 5 / 25 / 40 / 100 %
• ストローク — 7 - 40 mm
• 力 — 6 - 880 N
• 応答時間 — 85 - 420 ms
• 耐熱クラス — B
• 保護等級（本体） — IP54
• 取付タイプ — 前面のねじ穴による取り付け
• 保護等級（接続部） — IP65
• 付属品 — メスコネクタ（整流器付き/なし）、フォークヘッド（ESボルト付き/なし）、取付フランジ
