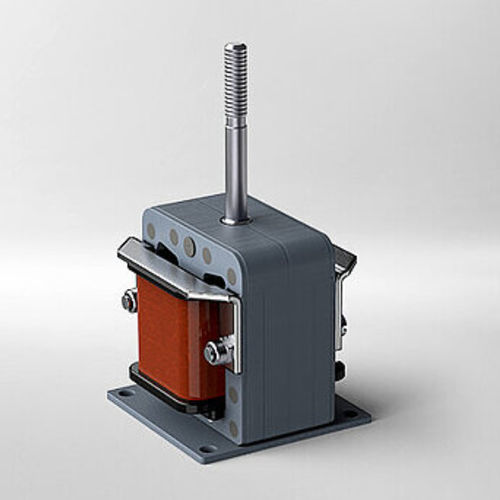

直線型ソレノイド AC Solenoids

コンパクト24VAC

交流ソレノイドは交流で駆動される直線作動アクチュエータです。非常に高速な切替時間、高い吸引力、最大50 mmまでの大きなストロークを持つ小型設計を特徴とし、迅速な動作が求められる用途に適しています。

種類

• WL：T字型アーマチュアを持つU字形ヨーク、高い引張力を発揮します。
• WTI：I形アーマチュア設計で、大きなストロークに特に適しています。
• WLF：WLと同等の構造を持ちつつ、アルミ製の密閉ハウジングに組み込まれ、保護性と放熱性が向上し、より過酷な環境に適します。

主な利点

• 非常に高速な切替時間
• 非常に高い吸引力
• コンパクト設計で大きなストローク

技術仕様

• 供給電圧：12、24、110、230、400 V AC — 50/60 Hz
• 使用率（Duty cycle）：5〜100 %
• ストローク：5〜50 mm
• 力：20〜400 N
• 引き込み時間：27〜106 ms
• 戻り時間：27〜106 ms
• 熱クラス：B
• 保護等級（機器）：IP00、IP54
• 取付方式：取り付け穴；ベースプレート；取付フレーム；ハウジング
• 保護等級（接続部）：IP00、IP54
• 付属品：機械的ストローク制限；プランジャ；端子クランプ

代表的な用途

• 機械製造
• エネルギー技術
• 安全技術
• 配電盤・制御機器
