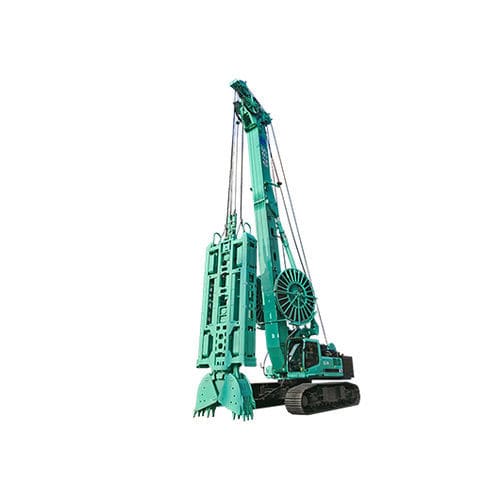

ダイアフラム壁吊り上げグラップル SG70

電動・油圧

概要

• メーカー：地下壁施工向けの専門機器を供給するメーカー。
• 低燃費・高効率
  電機・機械・油圧の統合システムにより、同等機種に比べ燃料消費を約25％削減し、施工効率を約15％改善します。
• 安定性と信頼性
  ダブルウインチの一体構成と、グラブ専用の一列巻き取りドラムによりワイヤーロープ寿命を延長。ホースウインチの巻き取り開度を制御することでホースの押し出し・摩耗を低減し、グラブチューブの寿命を最大約60％延長します。
• オペレーター重視の設計
  エアサスペンションシートを標準装備し、空間レイアウトを最適化して操作者の快適性とメンテナンス性を向上させています。
• デジタル制御・監視
  可視化された制御監視システムにより機器の稼働状態を一目で把握でき、異常時には自動でアラームを発します。
• データ管理
  デジタル管理システムが施工時の動的パラメータをリアルタイムで記録・保存します。

主要仕様

• 引抜力：700 kN
• 壁幅：0.8-1.5 m
• 壁深さ：90（標準75） m

製品仕様（表）
型式
壁幅：0.8-1.5 m
最大揚力：700 kN
ワイヤーロープ径：36 mm
フレーム＋ショベル重量：23-35 t

追加型式パラメータ
壁深さ：90（標準75） m
ウインチ単線引力：2×350 kN
主ウインチ最大速度：75 m/min
機体重量（ショベル除く）：95 t

主要パラメータ
全高：18,300 mm
フレーム中心から機体旋回中心までの距離：4,430 - 5,630 mm
ショベル最大地上高さ：5,500 mm
旋回中心から機体後端までの距離：4,500 mm

上部走行体：JS80
エンジン：Cummins X12 / China III
定格出力：336 kW
油圧系統流量：2 x 360 + 165 L/min
最大回転数：2,100 rpm
油圧系統圧力：35 MPa

伸縮式下部走行体：JT85F
キャタピラ幅：3,450 - 4,800 mm
シュー幅：800 mm
走行速度：1.7 km/h
キャタピラ長さ：5,800 mm
牽引力：700 kN
