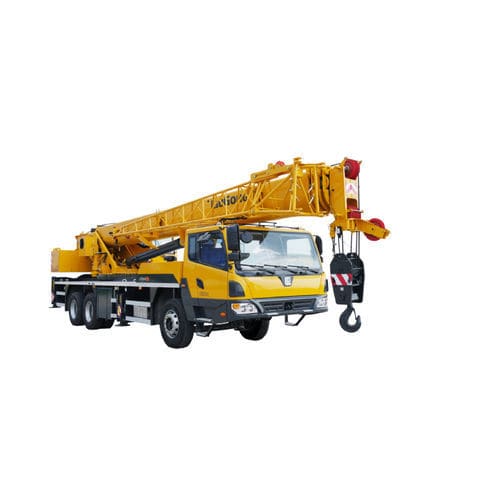

トラックへの取り付け可能クレーン LTC250V5

伸縮式工事現場用ディーゼルエンジン式

概要

• 重量物対応性能：定格最大荷重25 tのLTC250V5は、トラック搭載型の高容量クレーンです。U字型高強度ブーム、テレスコピック油圧システム、安定した支持ジオメトリにより、最大ブーム長49 m、最大ジブ長8 mで重荷重作業に必要な張出しと揚程を確保します。
• 迅速な移動性：最高走行速度80 km/hの道路走行対応設計により、現場間の移動が効率的です。
• 操作者の快適性と安全性：操作しやすい人間工学的配置のキャブ、視界の確保、戦略的に配置されたミラーおよびバックカメラで安全な作業を支援します。

主な仕様

• 全長：12,500 mm
• 全幅：2,575 mm
• 全高：3,445 mm
• 基本ブーム長：10.54 m
• 最大主ブーム長：41 m

製品仕様（表）
最大定格荷重 : 25 t
軸距 : 4635+1350 mm
エンジン型式 : ISDe285 30 (EU Stage III)
エンジン最大定格トルク : 970/1200-1700 N·m/(r/min)
最小旋回直径 : 21 m
アウトリガ横張り : 6.42 m
ブーム俯仰時間（上げ/下げ） : 35/50 s
最大旋回速度 : 2.4 r/min
最大巻上速度（補助ウインチ 無負荷） : 130 m/min
寸法（L x W x H） : 12500x2575x3445 mm
走行時総重量 : 32000 kg
エンジン最大定格出力 : 210/2500 kW/(r/min)
最大走行速度 : 80 km/h
進入・離脱角 : 20° ; 14°
アウトリガ縦張り : 5.5 m
ブーム伸縮時間（伸/縮） : 80/80 s
最大巻上速度（主ウインチ 無負荷） : 130 m/min

注意
参考用のみです。

技術仕様

• 最大定格荷重: 25 t
• 全寸法（L x W x H）: 12500 x 2575 x 3445 mm
• 走行時総重量: 32,000 kg
• 全長: 12,500 mm
• 全幅: 2,575 mm
• 全高: 3,445 mm
• 基本ブーム長: 10.54 m
• 最大主ブーム長（主要仕様）: 41 m
• 最大ブーム長（説明）: 49 m
• 最大ジブ長（説明）: 8 m
• 軸距: 4635+1350 mm
• エンジン型式: ISDe285 30 (EU Stage III)
• エンジン最大定格出力: 210/2500 kW/(r/min)
• エンジン最大定格トルク: 970/1200-1700 N·m/(r/min)
• 最小旋回直径: 21 m
• アウトリガ横張り: 6.42 m
• アウトリガ縦張り: 5.5 m
• ブーム俯仰時間（上げ/下げ）: 35/50 s
• ブーム伸縮時間（伸/縮）: 80/80 s
• 最大旋回速度: 2.4 r/min
• 最大巻上速度 - 主ウインチ（無負荷）: 130 m/min
• 最大巻上速度 - 補助ウインチ（無負荷）: 130 m/min
• 最大走行速度: 80 km/h
• 進入・離脱角: 20° / 14°
