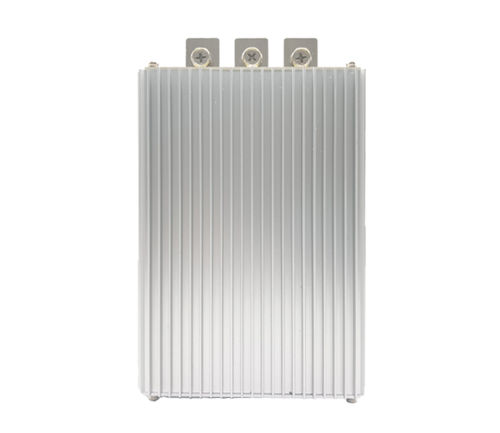

電圧増幅用DC/DC 変換器

制御非絶縁モールド

簡潔な説明
入力電圧：DC 12V（9V～20V）。出力電圧：DC 28V ±0.25V。出力電流ラインナップ：15A、20A、30A、40A。モデル別寸法・質量：

• 15A：108×80×45 mm / 0.9 kg
• 20A：150×127×63 mm / 1.6 kg
• 30A：180×127×63 mm / 1.8 kg
• 40A：220×127×63 mm / 2.3 kg

特長

• 変換効率を高める同期整流技術
• 高温に耐える内部抵抗コンデンサフィルタ
• 環境保護のための有機シリコーン封止技術
• チップによるスマート保護：過熱保護、過電流保護
• 耐衝撃・耐落下・耐湿・耐塵設計
• 公称高効率：最大96%（表値 90%）
• 入出力非絶縁トポロジー
• 保護等級：IP67（防水）

注意

• 設置時はラベルの指示に従ってください。極性を逆にしないでください。逆接続はモジュールや部品を損傷する恐れがあります。
• 入力と出力を逆に接続しないでください。永久的な損傷が発生する可能性があります。
• 負荷の消費電力がコンバータの定格最大値を超えないようにしてください。

技術表（概要）
製品名：12V DC → 28V DC コンバータ
寸法：15A – 108×80×45 mm；20A – 150×127×63 mm；30A – 180×127×63 mm；40A – 220×127×63 mm
出力電流：15A / 20A / 30A / 40A
出力電力：420W / 560W / 840W / 1120W
質量：0.9 kg / 1.6 kg / 1.8 kg / 2.3 kg
入力電圧：DC 12V（9V～20V）
出力電圧：DC 28V ±0.25V
変換効率：表値 90%（公称最大 96%）
過熱保護しきい値：150°C
動作温度：-20°C～85°C
保護等級：IP67
トポロジー：入出力非絶縁

仕様 / 技術データ

• 入力電圧：DC 12V（9V～20V）
• 出力電圧：DC 28V ±0.25V
• 出力可能電流：15A、20A、30A、40A
• 出力電力：420W（15A）、560W（20A）、840W（30A）、1120W（40A）
• モデル別寸法・質量
• 効率：表値 90%（公称最大 96%）
• 過熱保護：150°C
• 動作温度範囲：-20°C～85°C
• IP67、非絶縁、過熱・過電流保護
• 構造：同期整流、内部抵抗コンデンサフィルタ、有機シリコーン封止
