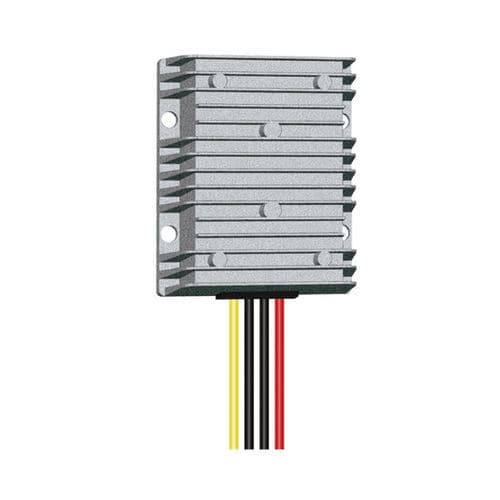

降DC/DC 変換器

制御非絶縁モールド

概要
入力電圧：DC48V（30V-60V）
出力電圧：DC13.8V ±0.25V
出力電流：モデルにより1A〜60Aを提供
外形・質量：電流定格により異なる（下記参照）
認証：CE、FCC、RoHS

特長

• 同期整流トポロジーにより高効率な変換を実現
• 高温に耐える低ESRコンデンサフィルタを採用
• 有機シリコーン封止による環境保護
• チップによる保護機能：過熱保護、過電流保護
• 耐衝撃、耐落下、耐湿、耐塵性
• 高効率（モデル依存）、最大仕様で96%をアピール
• 入出力は非絶縁（共通基準）
• 防水等級：IP67

注意

• ラベル表示の極性に従って取り付けてください。極性（+ / -）を逆に接続しないでください
• 入力と出力を逆接続しないでください（故障の原因となります）
• 負荷の消費電力がコンバータの最大定格を超えないようにしてください

48V→13.8V（1A-20A）— 技術仕様
製品名：48VDC → 13.8VDC コンバータ
寸法・質量（例）：66×58×23mm / 0.1kg（1A–5A）、74×74×32mm / 0.26kg（10A–20A）
対応出力電流：1A、3A、5A、10A、15A、20A
対応出力電力：13.8W、41.4W、69W、138W、207W、276W
入力電圧範囲：DC48V（30V–60V）
変換効率（代表値、モデル依存）：約90%（最大仕様で96%）
出力電圧安定度：DC13.8V ±0.25V
過熱保護しきい値：150°C
動作温度：-20°C〜85°C
防水：IP67

48V→13.8V（30A-60A）— 技術仕様
製品名：48VDC → 13.8VDC コンバータ
寸法・質量（例）：100×80×38mm / 0.5kg（30A）、150×127×63mm / 1.6kg（40A–60A）
対応出力電流：30A、40A、50A、60A
対応出力電力：414W、552W、690W、828W
入力電圧範囲：DC48V（30V–60V）
変換効率（代表値、モデル依存）：約90%（最大仕様で96%）
出力電圧安定度：DC13.8V ±0.25V
過熱保護しきい値：150°C
動作温度：-20°C〜85°C
防水：IP67

モデル / シリーズ（選択例）
DC-DCバックコンバータは複数モデルで一般的な変換と電流をカバー：例 12V/24V→5V（1A–100A）、24V→12V（1A–300A）、24V→13.8V（1A–120A）、48V→12V（1A–150A）、48V→24V（1A–125A）、48V→13.8V（1A–80A）、60V/72V→12V（1A–85A）等。バックブースト等のトポロジもシリーズで提供可能です。

仕様

• 入力電圧範囲：DC48V（30V–60V）
• 定格出力電圧：DC13.8V ±0.25V
• 出力電流範囲（製品群）：1A〜60A（モデルにより異なる）
• 出力電力範囲（例）：約13.8W〜828W（モデルにより異なる）
• 効率：モデル依存、最大仕様で96%を表示
• 過熱保護しきい値：150°C
• 動作温度：-20°C〜85°C
• 保護等級：IP67
• トポロジ：非絶縁ステップダウン（バック）コンバータ
• 主要技術：同期整流、高温用コンデンサフィルタ、有機シリコーン封止
• 保護機能：過熱、過電流
• 認証：CE、FCC、RoHS
• 寸法・質量は電流定格により異なる（技術表参照）
