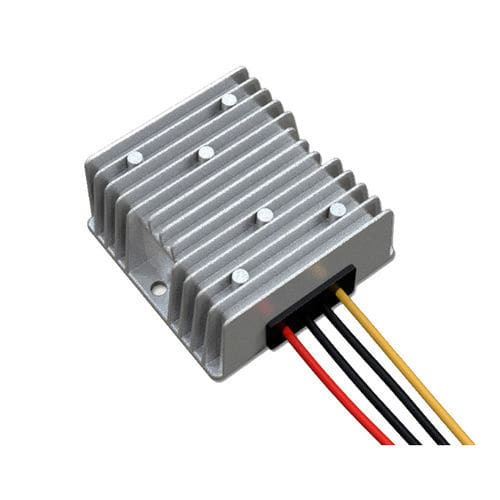

制御DC/DC 変換器

非絶縁モールド防水

概要
コンパクトな非絶縁型DC-DCコンバータ。8–40Vの入力を自動で昇圧または降圧し、安定した13.8V ±0.25Vの出力を供給します。5A〜25Aのバリエーションがあり、IP67保護を備えています。

特長

• 同期整流技術
• 高温耐性のための内部低ESRコンデンサフィルタ
• 有機シリコーン封止
• スマートチップ保護：過熱保護および過電流保護
• 耐衝撃・耐落下・耐湿・防塵設計
• 高効率：通常最大約96%
• 非絶縁トポロジー（入力と出力は共通リファレンス）
• 防水等級：IP67

注意

• 設置時はラベルの指示を厳守してください。極性（+ / −）を逆に接続しないでください。モジュールや部品が損傷する恐れがあります。
• 入力と出力を逆接続しないでください。機器が損傷する可能性があります。
• 負荷の消費電力がコンバータの最大定格を超えないようにしてください。

製品表
製品名：8V/40V DC to 13.8V DC コンバータ
サイズ：74×74×32 mm（5A–10A）；100×80×38 mm（15A–25A）
出力電流：5A、10A、15A、20A、25A
出力電力：69W（5A）、138W（10A）、207W（15A）、276W（20A）、345W（25A）
重量：0.25 kg（5A–10A）；0.5 kg（15A–25A）
入力電圧：DC 8–40V
代表的効率：最大約96%（実測）；負荷により転送効率は概ね90%とされる場合あり
出力電圧：DC 13.8V ±0.25V
過熱保護：150°C
動作温度：-20°C〜85°C
防水等級：IP67

仕様 / 技術仕様

• 入力電圧範囲：8–40 V DC
• 公称出力電圧：13.8 V DC ±0.25 V
• 使用可能出力電流：5 A、10 A、15 A、20 A、25 A
• 対応出力電力：69 W、138 W、207 W、276 W、345 W
• 外形寸法：74×74×32 mm（小型バリアント）、100×80×38 mm（大型バリアント）
• 重量：0.25 kg（小型）、0.5 kg（大型）
• 効率：通常最大約96%（転送効率の参照は製品表を参照）
• 過熱保護閾値：150°C
• 動作温度範囲：-20°C〜85°C
• 保護等級：IP67
• トポロジー/絶縁：入力と出力は非絶縁
• 保護機能：過熱および過電流に対するスマートチップ保護
• 補足：同期整流、内部コンデンサフィルタによる高温耐性、有機シリコーン封止、耐衝撃/落下/湿気/粉塵設計
