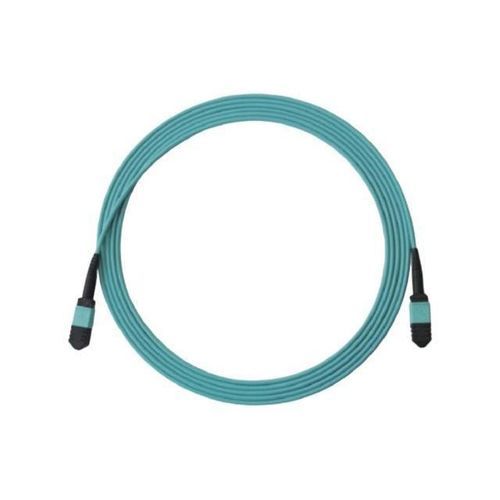

起動ケーブル GTX312 series

製品説明
光ファイバーパッチコードは、低挿入損失と高リターンロスを実現する精密コネクタです。GTX312は12芯のMPO–MPOジャンパーで、高密度のバックボーンおよびインターコネクト用途向けに設計されています。シングルモード（G.652.D）およびマルチモード（OM3/OM4）に対応し、現場で極性を変更可能（初期設定：Type B）です。データセンター、通信、試験室などモジュラーなMPO接続が必要な用途に適します。

技術仕様

• ジャケット：外径 3.0 mm、難燃性 LSOH（LS0H）材料。
• コネクタ：MPO–MPO（メス）構成；シングルモードはUPCまたはAPC端面、マルチモードはUPC端面。
• 代表的な挿入損失：0.2 dB。
• リターンロス：≥60 dB（APC）；≥50 dB（UPC）。
• カラーコード：シングルモード＝イエロー、OM3＝アクア、OM4＝パープル。
• 動作温度：-40°C〜+75°C。保管温度：-50°C〜+85°C。

製品の利点

• 低挿入損失・高リターンロスにより信号品質を維持します。
• 室内配線での煙低減・無ハロゲンの難燃性を持つLSOHジャケット。
• 現場で極性を変更可能（初期：Type B）で柔軟なMPOネットワーク構成に対応。
• 識別と配線管理を容易にするカラーコードジャケット。
• 高密度MPOパッチングおよびMPO–MPOバックボーン接続に最適化。

使用シナリオ

• データセンターにおける高密度MPOインターコネクトおよびバックボーン。
• 通信ネットワークのMPOパッチングおよび機器間接続。
• MPOネットワークの検証や試作におけるラボ／試験ベンチ。

製品特長（概要）

• 12芯MPOジャンパーケーブル（外径 3.0 mm）。
• LSOH難燃ジャケット。
• シングルモード（G.652.D）およびマルチモード（OM3/OM4）対応。
• コネクタ極性 初期：Type B（現場で調整可能）。
• 低挿入損失、高リターンロス。

注文情報（モデル & オプション）
Product Model | Product Description | Color | Unit
GTX312-AMPB1dAMP-ZL01M0A | MPO(M)/A-MPO(M)/A Single-mode G.652.D 12-core fiber optic patch cord LS0H 1 meter Type B | Yellow | 1PC
GTX312-UMPOM3UMP-ZL01M0A | MPO/M-MPO/M Multimode OM3 12-core Fiber Optic Patch Cord LS0H 1 m Type B | Aqua green | 1PC
GTX312-UMPOM4UMP-ZL01M0A | MPO/M-MPO/M Multimode OM4 12-core Fiber Optic Patch Cord LS0H 1 m Type B | Purple | 1PC
GTX312-UFPOM4UFP-ZL01M0A | MPO/F-MPO/F Multimode OM4 12-core Fiber Optic Patch Cord LS0H 1 m Type B | Purple | 1PC

技術仕様一覧

• 型番 / シリーズ: GTX312
• ファイバ数: 12芯
• 外径: 3.0 mm
• ジャケット材質: LSOH（Low Smoke Zero Halogen）、難燃
• 代表的な挿入損失: 0.2 dB
• リターンロス: ≥60 dB（APC）、≥50 dB（UPC）
• 対応ファイバ種類: シングルモード（G.652.D）、マルチモード（OM3、OM4）
• コネクタタイプ: MPO–MPO（メス、モデルによりmale/femaleやピン構成の選択可）
• 端面オプション: シングルモード UPC/APC；マルチモード UPC
• 極性: 初期 Type B；現場で変更可能
• カラーコード: イエロー（シングルモード）、アクア（OM3）、パープル（OM4）
• 動作温度範囲: -40°C〜+75°C
• 保管温度範囲: -50°C〜+85°C
• 標準梱包: 各モデルにつき 1 PC/ユニット
