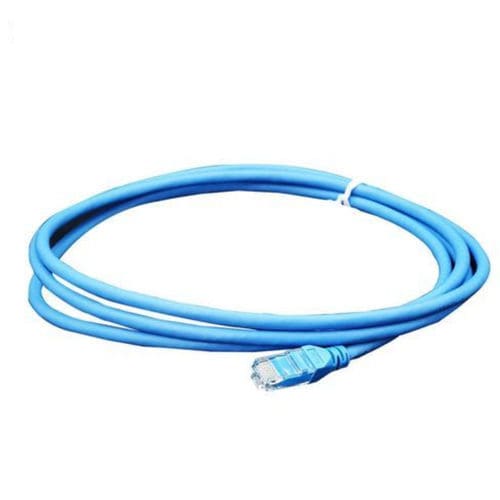

起動ケーブル TTX series

商品概要 この非シールド銅ジャンパーケーブルは、Cat5e、Cat6、およびCat6Aネットワークをサポートするように設計されており、標準化されたRJ45インターフェースによる信頼性の高いパッチ接続を必要とするネットワークケーブルメーカーやシステムインテグレーター向けに特別に設計されています。音声、デジタル、オーディオ/ビデオ、および画像信号の伝送に使用され、さまざまなイーサネット・アプリケーションをサポートし、Ea クラス、E クラス、および D クラス・チャネル用の GB 50311 および ISO/IEC 11801 規格で指定されたアプリケーションに適しています。Cat.6x/Cat.6/Cat.5e コネクタ用の ANSI/TIA-568.2-D などの規格で指定された要件を満たしています。標準RJ45コネクタ。オプションのプルタブ構造と複数のジャケット素材が利用可能で、設置やメンテナンスが容易。 高性能とコンプライアンスを保証する技術仕様

企業ネットワーク・インフラおよびデータセンターでの用途企業ネットワーク・インフラおよびデータセンターでの用途 データセンターのラック間相互接続、オフィスの会議室ネットワーキング、一時的なネットワーク拡張、LANパッチ、ネットワーク移行、ラボベンチのプロトタイピング用に設計されています。GB 50311およびISO/IEC 11801に準拠しているため、Ea、E、Dクラスのチャネル整合性を必要とする構造化ケーブリングシステムに適しています。銅線と光ファイバーのハイブリッド配備において、ファイバー・ジャンパー・ケーブルを補完します。 製品の特長

Cat.6A/Cat.6/Cat.5e規格に準拠、500 MHz / 250 MHz / 100 MHzの物理帯域幅をサポート

射出成型されたエンドスリーブにより、ケーブルとコネクター間の機械的ストレスを軽減

不適切な終端を防止する両端の逆転防止コネクター保護

ジャケットのオプション：

ジャケットオプション：難燃性PVC（FR/PVC）およびFRNC/LSOH（低発煙、ハロゲンフリー）

利用可能な色（例）：グレー、レッド、イエロー、オレンジ。 製品性能

物理的帯域幅: 500 MHz / 250 MHz / 100 MHz

特性インピーダンス: 100 Ω

耐久性（プラグ / プラグ外しのサイクル）: ≥ 800 挿入 / 抜去

保管温度: -40°C ～ +70°C

動作温度: -10°C ～ +60°C

オーダー情報（例） 製品モデル｜製品説明｜カラー｜単位 TTX51A-RRU4PVL-GY01M0｜RJ45-RJ45 非シールドパッチ ケーブル Cat.5e、FR/PVC、1m｜グレー｜1PC TTX51A-RRU4PVL-GY02M0｜RJ45-RJ45 非シールドパッチ ケーブル Cat.5e、FR/PVC、2m｜グレー｜1PC TTX51A-RRU4PVL-GY03M0｜RJ45-RJ45 非シールドパッチ ケーブル Cat.5e、FR/PVC、3m｜グレー｜1PC TTX60A-RRU4PZL-BU01M0｜RJ45-RJ45 非シールドパッチ ケーブル Cat.6, FRNC/LSOH, 1m｜ ブルー｜1PC TTX60A-RRU4PZL-BU02M0｜RJ45-RJ45 非シールドパッチ ケーブル Cat.6, FRNC/LSOH, 2m｜Blue｜1PC TTX60A-RRU4PZL-BU03M0｜RJ45-RJ45 非シールドパッチ ケーブル Cat.6, FRNC/LSOH, 3m｜Blue｜1PC TTX65A-RRU4PZL-BU01M0｜RJ45-RJ45 非シールドパッチ ケーブル Cat.6A、FRNC/LSOH、1m｜青｜1PC TTX65A-RRU4PZL-BU02M0｜RJ45-RJ45 非シールドパッチ ケーブル Cat.6A、FRNC/LSOH、2m｜青｜1PC TTX65A-RRU4PZL-BU03M0｜RJ45-RJ45 非シールドパッチ ケーブル Cat.6A, FRNC/LSOH, 3m｜Blue｜1PC 使用例 特長/規格

規格準拠：

規格準拠：GB 50311、ISO/IEC 11801、ANSI/TIA-568.2-D準拠（コネクターおよびチャネル準拠）

帯域幅：最大500 MHz（Cat6A）、Cat6およびCat5e周波数をサポート

インピーダンス：100 Ω特性インピーダンス

機械的耐久性：≥800 挿抜サイクル

コネクター機能：

ジャケット素材：FR/PVC（難燃性PVC）またはFRNC/LSOH（難燃性、低煙ゼロハロゲン）

利用可能な色：グレー（標準）、オプションで赤、黄、オレンジ、青など

利用可能な標準的な長さ：

使用温度：-10℃～+60℃、保存温度：-40℃～+70℃

。
