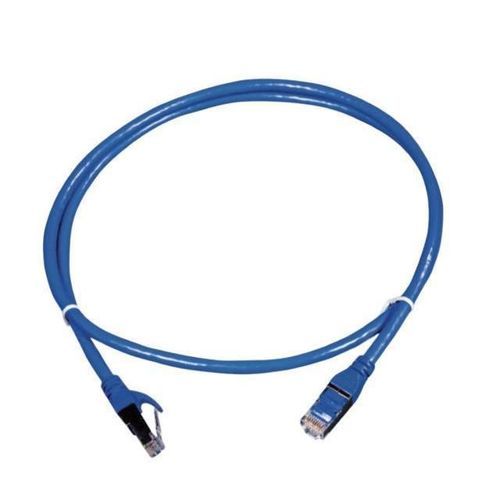

起動ケーブル TTX6 series

製品説明
音声、デジタル、オーディオ/ビデオ、画像などの信号伝送に使用されます。Ethernet用途に対応し、ISO/IEC 11801のEaクラスチャネルおよびGB 50311の設置基準に適合します。コネクタ性能はANSI/TIA-568.2-D（Cat.6）に準拠；標準のシールドRJ45コネクタを装備しています。

製品特長

• Ethernet用途におけるCat.6 / Cat.6Aの性能要件を満たします。
• 両端にシールドRJ45コネクタを採用、逆挿入防止設計。
• AWG28 多芯導体により柔軟性と疲労耐性を確保。
• プラグアンドプレイ対応で配線・施工が容易。
• 外被はFRNC/LS0H（難燃、低煙、ハロゲンフリー）。

製品性能

• 周波数（物理帯域幅）：500 MHz / 250 MHz
• 特性インピーダンス：100 Ω
• 挿抜耐久性：≥800回
• 温度範囲：保管 -40°C〜+70°C、動作 -10°C〜+60°C

注文情報
製品型番 | 製品説明 | 色 | 単位
TTX60C-RRF4PZL-BU01M0 | RJ45-RJ45 Category 6 Shielded Patch Cord, AWG28, FRNC/LS0H, 1m | Gray | 1PC
TTX60C-RRF4PZL-BU02M0 | RJ45-RJ45 Category 6 Shielded Patch Cord, AWG28, FRNC/LS0H, 2m | Gray | 1PC
TTX60C-RRF4PZL-BU03M0 | RJ45-RJ45 Category 6 Shielded Patch Cord, AWG28, FRNC/LS0H, 3m | Gray | 1PC
TTX65B-RRF4PZL-BU01M0 | RJ45-RJ45 Shielded Cat 6A Patch Cord, AWG28, FRNC/LS0H, 1m | Blue | 1PC
TTX65B-RRF4PZL-BU02M0 | RJ45-RJ45 Shielded Cat 6A Patch Cord, AWG28, FRNC/LS0H, 2m | Blue | 1PC
TTX65B-RRF4PZL-BU03M0 | RJ45-RJ45 Shielded Cat 6A Patch Cord, AWG28, FRNC/LS0H, 3m | Blue | 1PC

注記
FRNC/LS0H = Flame Retardant, Non-Corrosive / Low Smoke, Halogen-Free。難燃性はIEC 60332-1に準拠します。

仕様

• 名称 / 型番：Shielded Copper Jumper Cat.6A RJ45 AWG28
• カテゴリ：Cat.6 / Cat.6A パッチコード
• コネクタ：標準シールドRJ45
• 導体：AWG28、多芯
• 物理帯域幅：500 MHz / 250 MHz
• 特性インピーダンス：100 Ω
• 耐久性：≥800回の挿抜
• 外被：FRNC / LS0H（難燃、低煙、ハロゲンフリー）
• 動作温度：-10°C〜+60°C；保存温度：-40°C〜+70°C
• 対応長さ（例）：1m、2m、3m
• 色：Gray、Blue
• 規格：ISO/IEC 11801（Eaクラスチャネル）、GB 50311、ANSI/TIA-568.2-D（Cat.6コネクタ要件）
